Упал на мослы...ай нид хелп!

[vito7733]

регион поменян.усб нет я через ком порт коннектюсь.стоит родное реле.провода не прозванивал на разрыв наверное щас звякну

[vito7733]

прозвонил на разрыв от обд до блока пневмы и до реле-ве ок

[Сергей83]

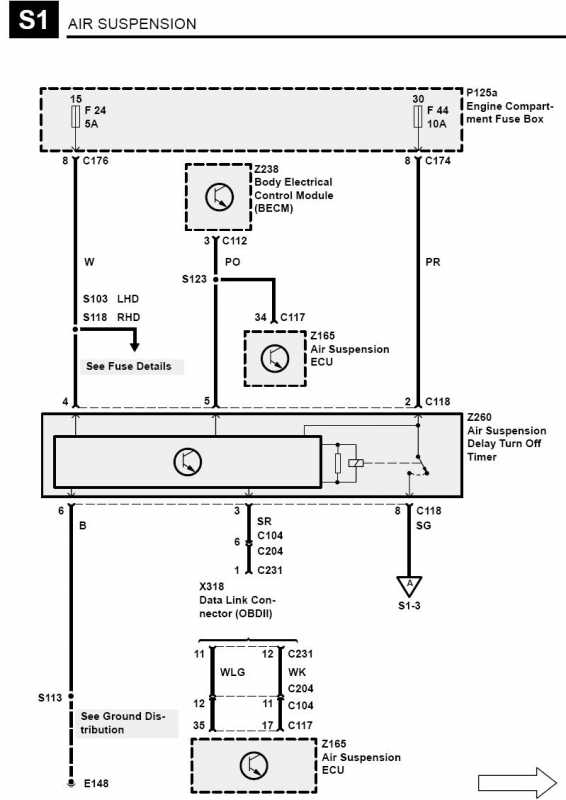

Распиновка проводов.

Контакт №1 разъёма OBD II > контакт №3 на реле задержки времени

Контакт №5 разъёма OBD II > масса

Контакт №11 разъёма OBD II > контакт №35 на блоке управления EAS

Контакт №12 разъёма OBD II > контакт №17 на блоке управления EAS

Разъём блока управления EAS.

[vito7733]

именно так

[Сергей83]

@vito7733 said:
прозвонил на разрыв от обд до блока пневмы и до реле-ве ок

Остаётся проверить массу и напряжение питания при включенном зажигании блока управления EAS.

[vito7733]

по каким пинам и каким образом с помощью мультиметра

[Сергей83]

Номер COM порта в программе не забыли указать?

[vito7733]

ком порт указал

[Сергей83]

@vito7733 said:
по каким пинам и каким образом с помощью мультиметра

пин № 1 блока управления EAS - это плюс

пин №18 блока управления EAS - это масса

[vito7733]

мерить на разьеме или на блоке при подключенном разьеме?

[Сергей83]

Можно просто на разъёме.

[vito7733]

смотри.при включенном зажигании цепляюсь к 1 и к 17 =12В 1 и 18=0 получается + на блок не приходит

[Сергей83]

А при чём тут пин № 17. Это же диагностический пин.

Нужно мультиметром в режиме прозвонки прозвонить пин № 18 на массу, а потом померить напряжение при включенном зажигании на пине № 1

[vito7733]

прозвонил 18 на кузов звонится а вот при включенном зажигании на 1 напряжение 0.98В я мерил при подсоединенном разьеме к блоку

[Сергей83]

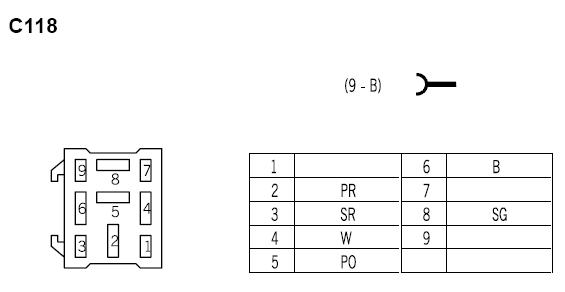

Нужно прозванивать проводку на реле задержки времени.

1. Пин № 2 провод фиолетовый с красной полосой - на нём должен быть постоянный плюс.

2.Пин № 6 провод чёрный - масса.

3. Пин № 4 провод белый - плюс при включенном зажигании.

4. Пин № 8 провод серый с зелёной полосой - (при проверке реле должно стоять на месте) плюс при включенном зажигании.

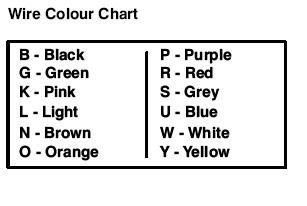

Таблица расшифровки цвета проводов. Первая буква - основной цвет, вторая буква - цвет полосы.

[vito7733]

на серо-зеленом 0.92вольт

[Сергей83]

Понятно, что с реле не поступает питание на блок управления. Нужно остальные провода прозвонить.

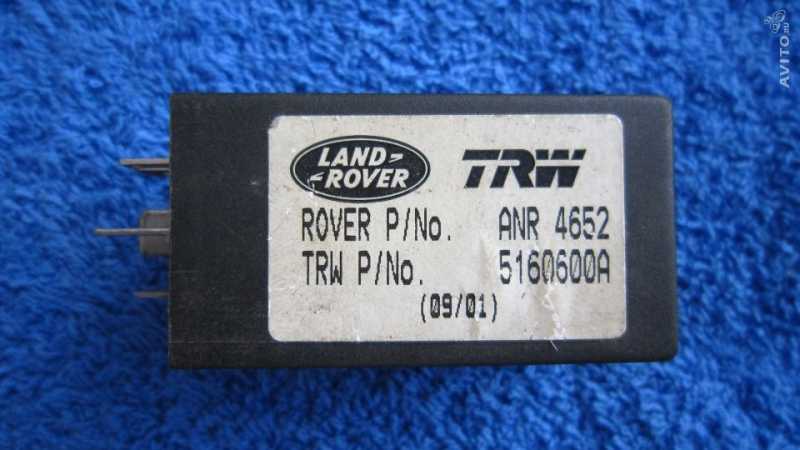

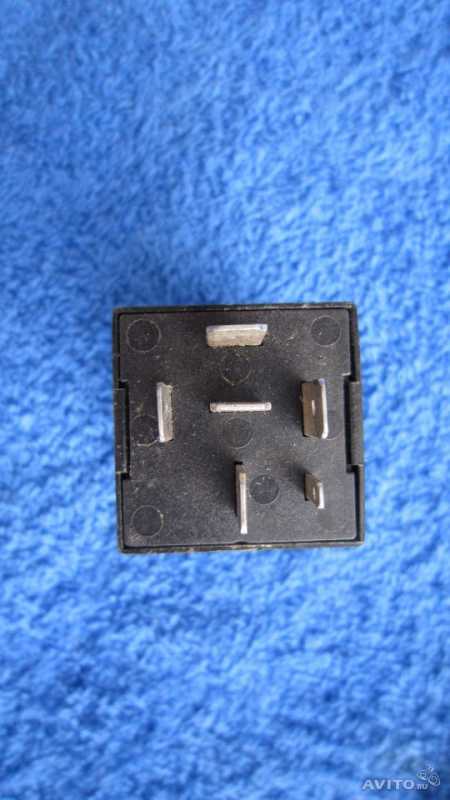

Бывают случаи выхода из строя этого реле...

[vito7733]

с остальными все ок!только серозеленый пустой

[Сергей83]

Да, совсем забыл, надо попробовать с закрытыми дверями на серозелёном при включении зажигания напряжение проверить.

[vito7733]

попробывал-без изменений так же 0.98
