Вариаторы зажигания для ГБО

ass

Нормис, хорошо, но что делать-то? закупать вариатор и ставить?

но ведь есть опыт успешной длительной эксплуатации наших машин на газе без вариаторов.

я сам редко двигатель выше 2500об/мин раскручиваю, думаю смесь успевает на таких оборотах прогореть в рабочем объеме.

normis

Поучается так:

неправильное зажигание немного крадёт мощность у мотора и немного повышает расход газа.
выпускные клапана в "жывом огне" немного больше разогревается при работе на газу, удлиняется при работе мотора и выбирает зазор клапан-рокер распредвала. Также немного проседает посадочные места клапанов. При проверке зазора на холодном двигателе заметно уменьшается зазор клапанов.
если зазор всёже остался и клапан не зажат или, если на данном моторе гидрокомпенсаторы, тогда вреда от этих "процессов" вроде как и нет.

Получается, что вариатор нужно ставить тем, у кого нету гидрокомпенсаторов. Если гидрокомпенсаторов нет, регулируя клапана нужно выставлять зазоры на 0,02-0,03мм больше нормы и повторить регулировку раз в 20 000 - 30 000. Тогда клапана должны жить и жить. У знакомого автослесаря установлено ГБО на Хонде (они особо чуствительны к прогару клапанов). Мы сразу с ним обговорили этот момент (я его консультировал по самомтоятельной установке ГБО), и он сразу после установке ГБО отрегулировал кдапана, а потом после пробега 20 000км. Не помню уже цыфры, но в первый период проверки зазоры ушли (клапана сели), а далее проседание замедлилось или почти прекратилось.

Есть много примеров, когда машины проработали на газу по несколько сот тысяч км и с клапнами проблем не было. Я на своём диско1 выставлю более раннее зажигание чисто механически. Пусть у него будет сбито зажигание при разогреве, но зато будет правильное при работе на газу.

ass

согласен с тобой, жаль на более поздних машинах не получается решить этот вопрос так легко.

на пегасе гидрокомпенсаторы установлены, пережатия клапанов происходить не должно.

normis

Продублирую про вариатор зажигания с ссвоей темы в разделе Дискавери 1.

Тема** ТУТ**

Так как на машине установлено ГБО угол нужно сделать ещё более ранним на целых 9 гр.! Т.е. Мои бензиновые -2гр + -9гр. = -11гр. До ВМТ.

Кревые опережения зажигания на бензине, пропан-бутане и метане.

На картинке параметры "усреднённого" мотора. Красная кревая на БЕНЗИНЕ, зелёная кревая на ГАЗУ (пропан-бутан). Разница на ХХ 9 градусов. Негде не сказано что на мой двигатель именно так, но как отрпавная точка эта информация может служить. Тепер настроив зажигание на -11гр. я буду тестирвать машину, потому немного уменьшеть до -10 -9 гр., а потом немного повышать, пока наиду режим, при котором будет наилучшая приёмистость и экономия топлива.

Правильное зажигание будет гарантировать что у меня не будет проблем с прожиганием клапанов. Неправильное зажигание является ЕДИНСТВЕННОЙ причиной прожигания клапанов.

На графике видно, что отношение +9гр газовой кривой к бензиновой имеет место быть только в режиме ХХ. При 2000 об. зажигание должно быть раннее только на 6гр., при 3000об. уже только 3гр, и при 4000 об. кревые свомещаются. По этой причине зажигание на моём газифицированном Диско не является правильно настроенном. Придётся купить вариатор опережения зажигания, настроить зажигание правильно на бензине, потом подключить вариатор, который будет двигать угол при переходе машины на газ.

Купил вариатор зажигания. Установил.

Вариатор опережения зажигания AEB Joker N. Пока зажигание настроено только для ХХ, и только для газа Теперь отрегулирую зажигание для 95-го бензина, потом поставлю вариатор и при переходе на газ будет у меня правильное зажигание для газа, да ещё во всём диапазоне оборотов, а не только на ХХ. Вот

В европе он стоит в магазингах аж 110 eur. Я <a href="https://jlrforum.ru/forum/index">покупаю</a> по оптовой цене 45 eur (это я для информации, сколько это - дорого, и сколько - дёшего).

Схема установки на Диско1 очн проста, подсоединяем управляющую массу катушки к вариатору, и выход вариатора к клемме (-) катушки. Далее к газовому клапану (+) который будет включать вариатор в режим эмуляции, и соответственно масса (-), и +12В от ключа зажигания (там же на катушке).

normis

Ещё немного, для чего же нужен вариатор?

Вариатор тебе не нужен, при условии, что у тебя нету ГБО и ты ездишь на одном и том же бензине (например АИ95) который полагается по паспорту.

Вариатор тоже называют октан коректором. Так как он регулирует зажигание и этим позволяет ездить с машиной на топливах с разным значением октанового числа без вреда для двигателя.

Например. Ездим мы на родном топливе (например АИ95) и иногда достаём на халявуАИ76, чтобы каждый раз не регулировать зажигание - просто включаем зараннее настроенный октан коректор, который при езде на АИ76 сдвинет зажигание на более позднее.

Так как в наше то время .... халявное топливо от грузовиком уже недостать, тем кто ездит на бензине вариатор или октан коректор не нужен.

Вот тем, кто ездит на газу (как я) он ОЧЕНЬ нужен. Завожусь и разогреваю мотор я на бензине (АИ95) при правильно настроенном зажигании (-2 гр. до ВМТ), при достижения температуры мотора +40 градусов машина переходит на газ (топливо с другим более высоким октановым числом) и одновременно включается в работу вариатор (он связан с ГБО). Вариатор сдвигает зажигание на настроенную величину на ХХ в моём случае -2 гр. + -9гр. = -11 гр до ВМТ. Дельта величин опережения зажигания не линейное. На ХХ дельта 9градусов (по графику выше), на 2000 об/мин уже только 6 гр., на 3000 об/мин уже только 3 градса и на 4000 об/мин дельты уже НЕТ. Разница круглый 0.

Всем нужно запомнить, что мотор должен работать при пологающимся ему опережением зажигания! Если мы просто сдвинули распределитель на нам нужный угол опережения зажигания на ХХ это на даст правильную работу только на ХХ, так как зависимость угла не линейная. Потому вариатор нужен и тем, кто ездит не только на газу, но и на другом бензине.

Пример. Выше написанное про дельту при разных оборотах двигателя, подсказывает нам, что просто накрутить распределитель на 9 гр. раньше на ХХ (типо мы умные нам вариатор не нужен) результата недаст. В этом случае только на ХХ зажигание под газ будет правильным. На 4000об/мин дельта угла уже не должна быть, а у нас мотор без вариатора потому дельта будет, все теже 9 градусов!!!

Valuter

а с трамлерным зажиганием он работает ?

Сергей 77

У Normisa в системе зажигания присутствует трамблёр, он же упоминает распределитель.

normis

Я до сих пор думал что трамблёр это распределитель зажигания, только в жаргоне Разве трамблёр не является распределителем?

ass

является. в трамблере (по-научному датчик-распределитель) установлены сигнальный датчик искрообразования (контактный, индукционный, на эффекте Холла) и собственно распределитель высокого напряжения с бегунком для однокатушечной системы зажигания.

JAWA

Приподниму тему.

2 вопроса:

1-какого типа датчик положения коленчатого вала на Пегасах (Гемс и Бош). Индуктивный, или с датчиком Холла?

2-может кто-то ставил вот такой вариатор:

www.60-2.ru/

Ставится ли? Работает ли?

ass

на пегасе стоит ДПКВ индукционного типа. ставить вариаторы 60.2 можно, надо его правильно отконфигурировать. т.е. в него через комп пишется программная зависимость корректуры угла.

по опыту эксплуатации на газе скажу, что пегасовский мотор 4-4.6 неплохо обходится без вариатора при условии не крутить его часто выше 3.5тыс. об/мин, тогда смесь нормально догорает, а компенсаторы не дают клапанам прогорать.

JAWA

И у Гемса и у Боша индукционный?

А эта прошивка индивидуальна для каждого мотора разве? Я так понял, он просто перехватывает сигнал ДПКВ и передает его на ЭБУ с обратной задержкой. Нет?

ass

у обоих индукционный.

да принцип у вариатора такой.

программку сам можешь задать как угол отрабатывать. оба мотора в плане коррекции угла очень похожи, работают одинаково.

landrom

Всем привет! Кто-нибудь продвинулся еще в этой теме?

У меня Диско 1, двиг. 3. 9, бенз. 95, гидрокомпенсаторы есть, датчика детонации и положения коленвала нет.

Вариатор AEB 549N JOKER N найти тяжело и дорого.

Может кто нашел и применил отечественные либо китайские вариаторы?

normis

Я незнаю другово вариатора для таких систем зажигания как установлена в наших Диско1. Даже не интересовался. Возможно они есть, хотя вариатор как таков не очень распостранённая штука и выбор не велик. В инет магазине Джокер стоит 6600руб. По курсу получается меньше 100евро, что в принцыпе нормально. Так он стоит даже на эбей-е.

Gazland

Многие на форумах ругают вариаторы. Люди установили, а оказывается он не фурычит как нужно. Производители делают спец. прошивки именно под эту неработающую модель машины, юзер пробует и всёравно не всё гладко. А есть некоторые сачтливчики, у которых всё тип топ. Так вот у меня всё тип топ Потому рекомендую брать проверенную вещь и забыть про вариатор как это получилось у меня.

Позавчера настраивал ГБО и при настроике отключал вариатор. Вот это был второй раз когда я до него дотрагивался после установке.

Я думаю бери за 6600 и катай себе на здоровье.

landrom

Как-то дороговато за 6600 р. А так согласен, велосипед нечего изобретать.

Наши российские вариаторы дешевле, но вот мне подобрать не смогли в фирме-разработчике, просят схему управления двигателем. Я им дал фото схемы из книжки, но она оказалась какая-то ущербная. Может есть нормальная схемка у кого нибудь?

Да, normis, еще хотел спросить. Вариатор AEB 549N JOKER N подключаешь, устанавливаешь необходимый угол (например, 9 гр.), а как дальше работает, т.е. эта разница УОЗ бенза и УОЗ газа к 4000 об./мин. остается преждней или нивелируется к нулю, как по графикам указанным тобою ранее.

normis

Согласен, за 6600руб дорого получается, но поверь мне, я вариатор свой ни за какие деньги сеичас не снял бы. На моём крокодиле разница работы с вариатором и без просто огромная.

Разработчикам можно схему не показывать. Они, чего, самое просто зажигание не могут понять? Оно такое же как на отечественных машинах полседних выпусков, где трамблёр уже безконтактный. В трамблёре установлен индуктивный датчик (именно индуктивный датчик, а не датчик Холла) вместо датчика Холла на коленвале, в трамблёре вместо контактов на вал установлена 8-ми конечная звезда, звезда крутится и её грани проходит мимо датчика, датчик фиксирует проход грани звезды и от датчика идёт слаботочный сигнал на комутатор или правильно наверно будет - усилитель этого слаботочного сигнала, от комутатора/усилителя сигнал идёт на управляющий (-) катушки, от катушки сигнал идёт на трамблёр, а там по средствам бегунка сигнал распределяется по свечным цилиндрам. Всё.

.

в сторону бензомозга от управляющего (-) катушки идёт паралельный сигнал (назовём его дубликатом/копией), котороый использует бензомозг чтобы знать момент впрыска топлива.

.

Можно наверно поискать вариатор зажигания для отечественого автопрома с электронным/трамблёрным зажиганием.

.

Покажи разработчикам схему подключения этого вариатора. Они всё поимут. На предедущем листе я выставлял схему. Распечатай её. Распечатай мой обьяснения принцыпа работы нашей системы зажигания и покажи им. Обоидутся без схемы. Они всё поимут с первых слов.

.

Про угол опережения. Я тут выше уже обяснял, но прочитав свои обьяснения ещё раз понял, что написано как то кривовато Попробую ещё раз.

-Согласно схеме/графику на условно 1000об/мин разность углов опережения должно быть около 9 градусов. На моём дефорсированном моторе бензиновое опережение -2 градуса, а газовое должно быть -11 градусов.

-Также согласно схеме/графику на 4000 об/мин углы опережения на бензине и на газу уже одинаковые! Разницы/расхождения уже нету!!!

-По ходу роста оборотов от 1000 до 4000 разница угла опережения всё время уменьшается, с начало разница 9 градусов, на 2000 об/мин разница уже 6 градусов, на 3000 об/мин разница 3 градуса, а уже на 4000 об/мин разницы НЕТ - опережение одинаковое как на бензе так и при езде на газу. В этом фишка вариатора!!!

.

Если разница опережения было бы постоянная величина, тогда мы могли бы просто мехенически накрутить "ту необходимую разницу", например 9градусов, и ездить без вариатора. Но это не так. Потому мы ставим вариатор, который коректирует угол опережения на каждых оборотах на свою величину.

landrom

Спасибо, отправил описание разработчику отечественных вариаторов. Схему подключения Джокера я уже ранее им посылал. Вот что они мне ответили по ней и по вариатору своему:

"Джокер содержит силовой транзистор зажигания поэтому и ставится перед катушкой.

Тритон надо ставить вразрыв датчика холловского или индуктивного.

Думаю помогла бы определиться схема по двигателю, может есть?"

normis

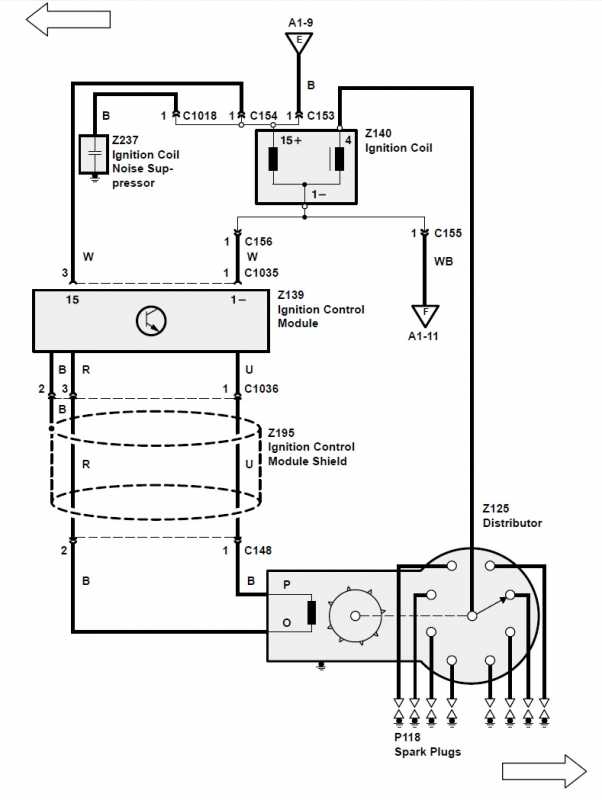

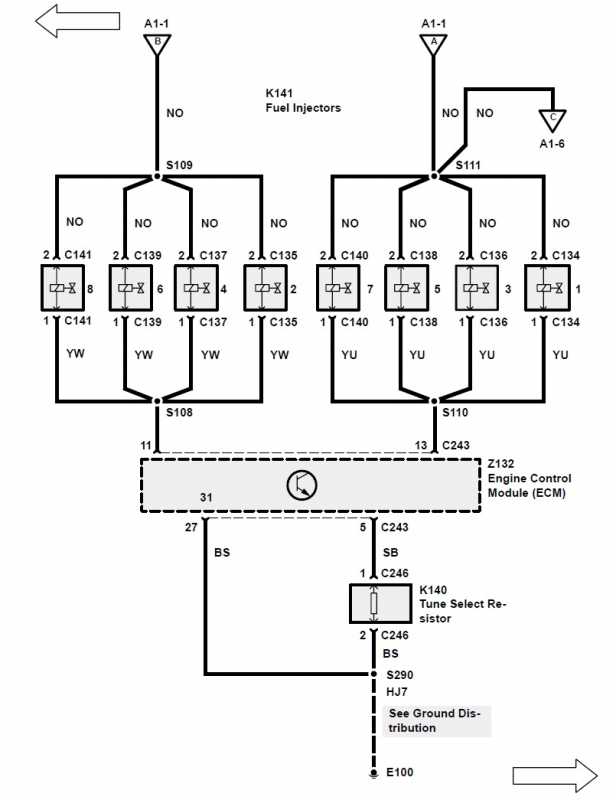

Взял скопировал из родного мануала эликтрических схем. Кстати, он есть в фаиловых архивах форума.

Первый фаил впрыск, второй фаил зажигание. Всё очень просто.

landrom

Спасибо, видел эти схемы, но сначала не полностью их осознал))) Отправил разработчику. Буду ждать результат.
