Не включается пониженная на механике.
-

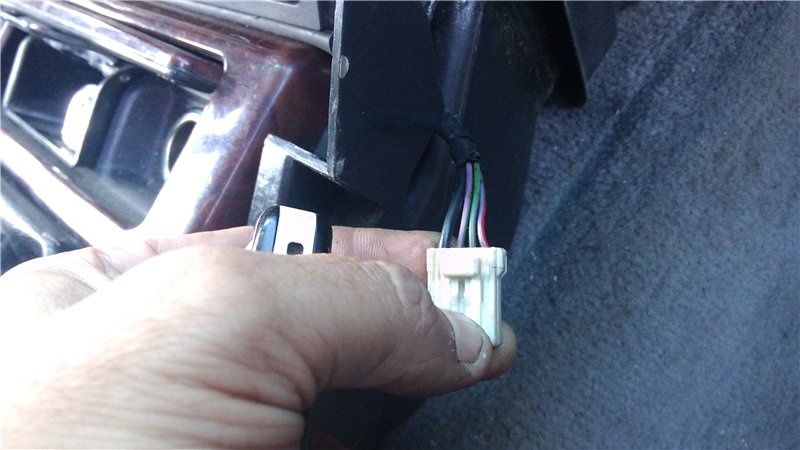

Вот этот разъем, надо понять какой провод для куда)) P.S. ПРОДАЙТЕ КНОПКУ ПЕРЕКЛЮЧЕНИЯ ДЛЯ МКПП!!!!!
А для делитанта в электрике, можно по проводам-цветам пояснить- какой куда?
-

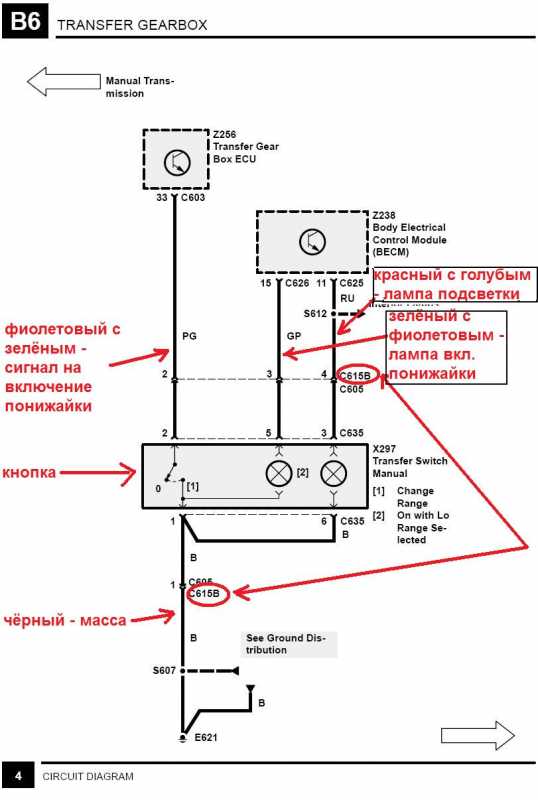

Я так понимаю, что это судя по схеме разъём C615B. От него к кнопке ещё должен идти коротенький проводок (удлинитель) у которого на конце будет разъём C635, но, конечно же можно и наколхозить. Цвета и назначение проводов в разъёме C615B я подписал на схеме.
-
Огромное СПАСИБО!!!
И ещё, простая кнопка может подойти(например круиз контроля?), или сугубо родная?
-
Да любая подойдёт, хоть бытовой выключатель освещения.))) Главное на нужные контакты подсоединить, в родной кнопке за включение отвечают контакты № 1 и № 2, а у кнопки круиза № 3 и № 5.
-
То есть даже если замкнуть 1 и 2 меж собой- включится пониженная(черный и фиолетовый с зелёным)? а после размыкания придёт в повышенное состояние? А мотор переключения как отключается после переключения? Работает до упора и при перегрузке выключается?
-
@gvadim78 said:
То есть даже если замкнуть 1 и 2 меж собой- включится пониженная(черный и фиолетовый с зелёным)? а после размыкания придёт в повышенное состояние?...Да, всё верно, если конечно всё остальное подключено, в том числе датчик нейтрали на МКПП.
@gvadim78 said:
... А мотор переключения как отключается после переключения? Работает до упора и при перегрузке выключается?В редукторе мотора есть "задающий диск", который в определённом положении замыкает определённые провода подходящие к редуктору. Этот задающий диск является датчиком положения редуктора, по сигналам с него "мозги" раздатки "понимают" в каком положении находится раздатка и в нужный момент отключают мотор.
-
В редукторе мотора есть "задающий диск", который в определённом положении замыкает определённые <a href="https://jlrforum.ru/forum/barakholka-prodazha-zapchastej">провода</a> подходящие к редуктору. Этот задающий диск является <a href="https://jlrforum.ru/forum/lrdiscovery">датчиком</a> положения редуктора, по сигналам с него "мозги" раздатки "понимают" в каком положении находится раздатка и в нужный момент отключают мотор.
А этот диск выставляется-регулируется? а то я его снимал(мотор) и подключал к питанию и он вращался непонятно сколько и в какую сторону, хотя на вал переключения он может сесть только в одном положении..
-

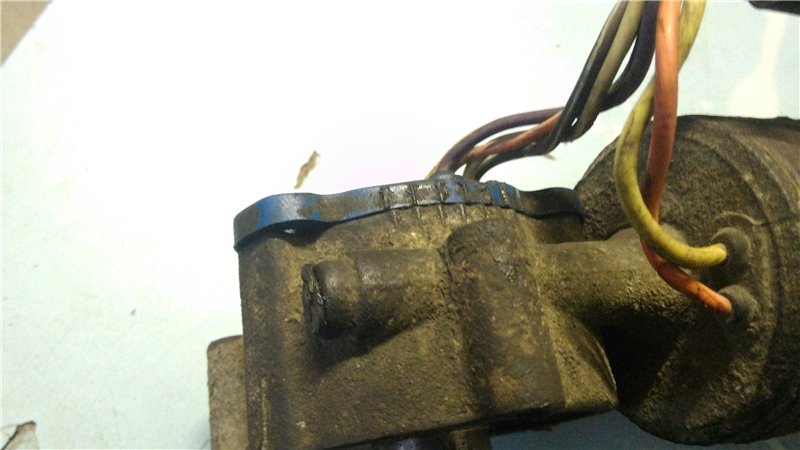

Регулируется только положение его корпуса на редукторе. Если корпус установлен в правильном положении, то при подключении мотора к машине он должен повернуться в нужное положение. Вот тема. Пост № 2 - синяя штука, это и есть датчик положения раздатки.
-

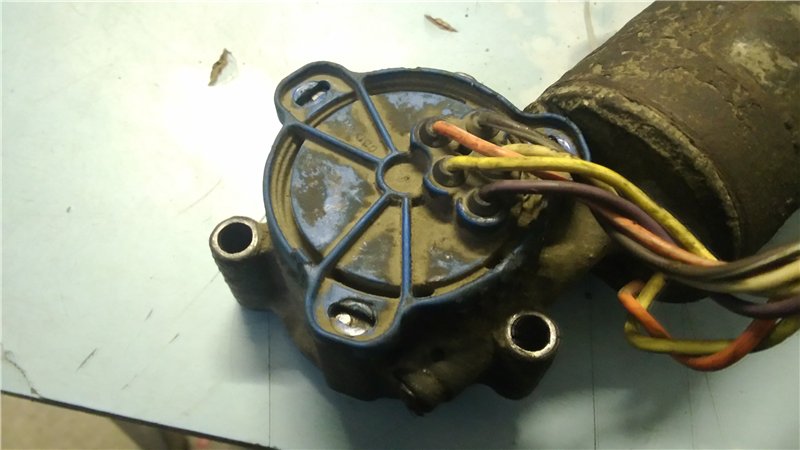

Попытался прокрутить регулировочные винты, прикипели,отломал шляпки, синяя крышка выпала теперь не знаю в каком приложении была эта синяя крышка.
Поставил так, правильно? На табло после взлома теперь высвечивается select neutral. Проверил тестером питание на черном и фиолетово зеленом - 5 вольт, замкнул меж собой, мотор не работает, на прямую работает, вставил 11 предохранитель, перевелись а нейтральное положение, перевел принудительно в повышенную, и после этого и вышла надпись select neutral. В проводке на мкпп замыкал меж собой провода датчика нейтралки, все равно пишет селект нейтрал. где-то проводка не проводит((
-
причина найдена- датчик нейтрали. поставили перемычку- работает мотор
