Jeep Compass 2012 ошибка SRS спиральный шлейф

[ass]

доброго дня всем.

на примере Compass 2012 с неисправностью по SRS подушки безопасности) разберем проблему спиральной катушки Rotary Coupler подрулевого переключателя (стрекозы). спиральный шлейф установлен практически на всех современных автомобилях.

первичная диагностика выявляет ошибку: обрыв 1цепи пиропатрона подушки водителя.

при чтении параметров видим, что при вращении рулевого колеса сопротивление 1пиропатрона изменяется, это говорит об имеющемся обрыве.

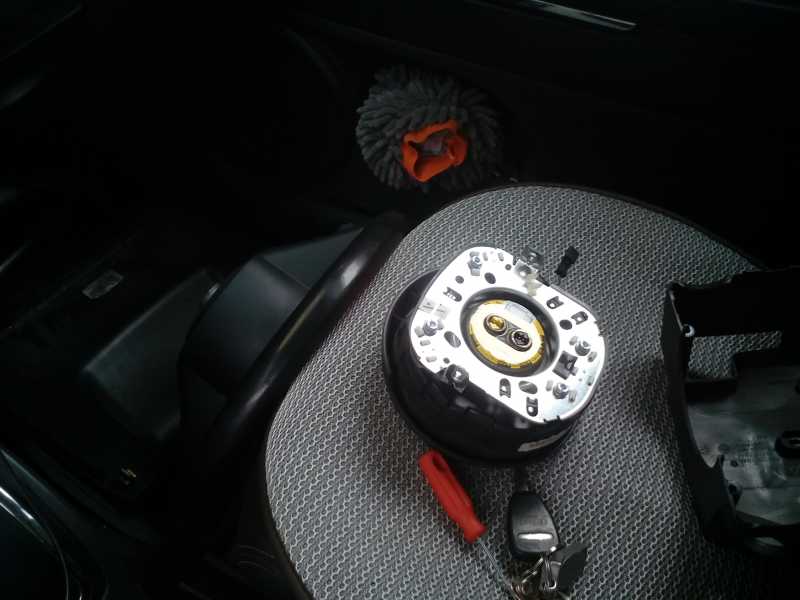

устанавливаем колеса прямо, отсоединяем АКБ, курим min 5мин, снимаем подушку безопасности, ставим метки на руле и вале, снимаем рулевое колесо, облицовку рулевой колонки, нижние панели при необходимости.

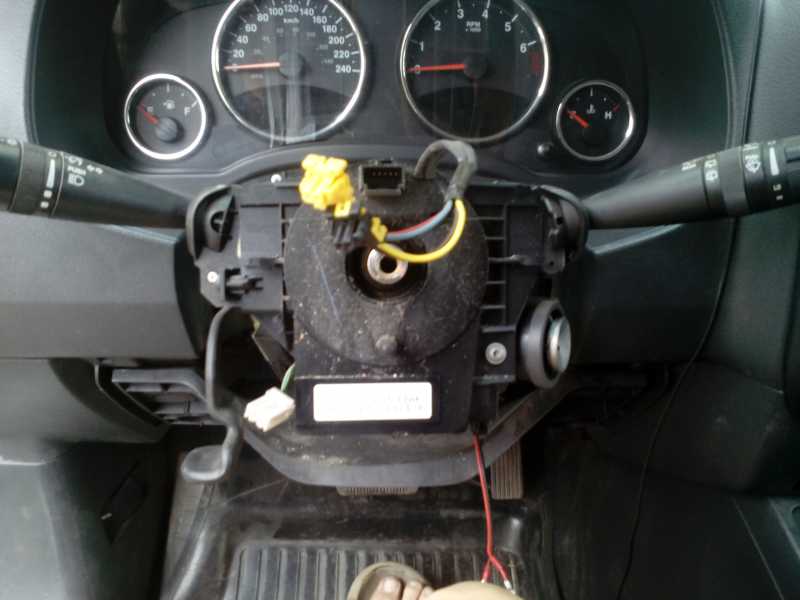

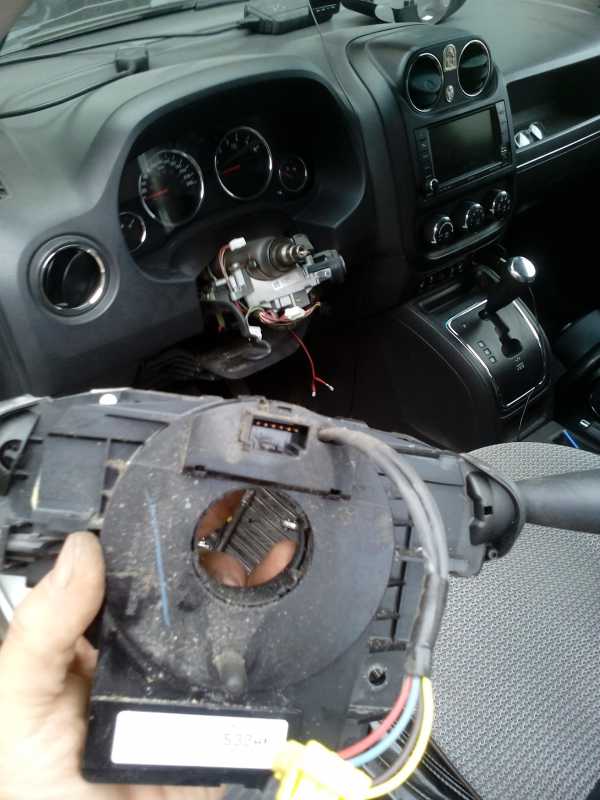

предельно аккуратно отсоединяем все разъемы, снимаем подрулевой переключатель

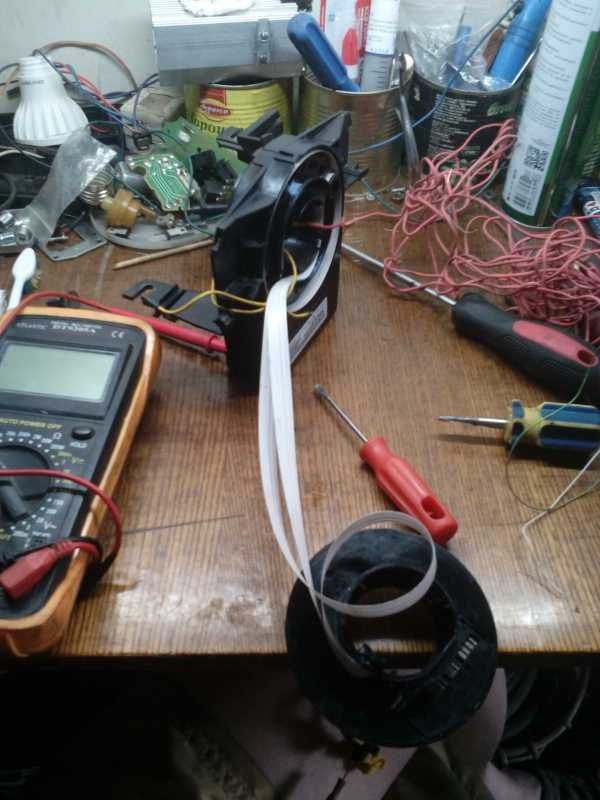

задача спиральной катушки - связь электроники руля с блоками автомобиля при любом положении рулевого колеса. катушка представляет из себя высокотехнологичный плоский пластиковый шлейф с проводниками из сплава меди толщиной порядка 200мкм и системы вращающихся деталей для правильной укладки этого шлейфа при вращении руля.

причина выхода шлейфа из строя проста - трещины, переломы шлейфа от усталости (микротрещины), либо последствия неграмотного ремонта (ошибка установки стрекозы).

хорошо походивший узел малоремонтопригоден ввиду сильного износа основания шлейфа, однако при явных переломах, особенно около разъемов ремонт вполне реален, но требует большой аккуратности, поскольку шлейф хрупкий и боится температуры.

в данном случае восстановить шлейф не удалось. на данном автомобиле установлены подушки безопасности с двумя пиропатронами, поэтому была установлена обманка одного патрона с сохранением функционала подушки за счет дублирующего пиропатрона.
