Кнопки управления музыкой на руле. Нештатная магнитола.

ass

в статье будем привязывать кнопки управления на руле к не родной магнитоле на дорестайловом и рестайловом Пегасах.

работа не сложная, но требует пайки, будьте аккуратны с горячим паяльником в салоне любимого авто, чтоб не попортить детали интерьера.

переделка возможна благодаря тому, что конструкция джойстика для магнитол SONY и PIONEER (и многих других) не микропроцессорная, а резистивная, как и у пегасовых кнопок.

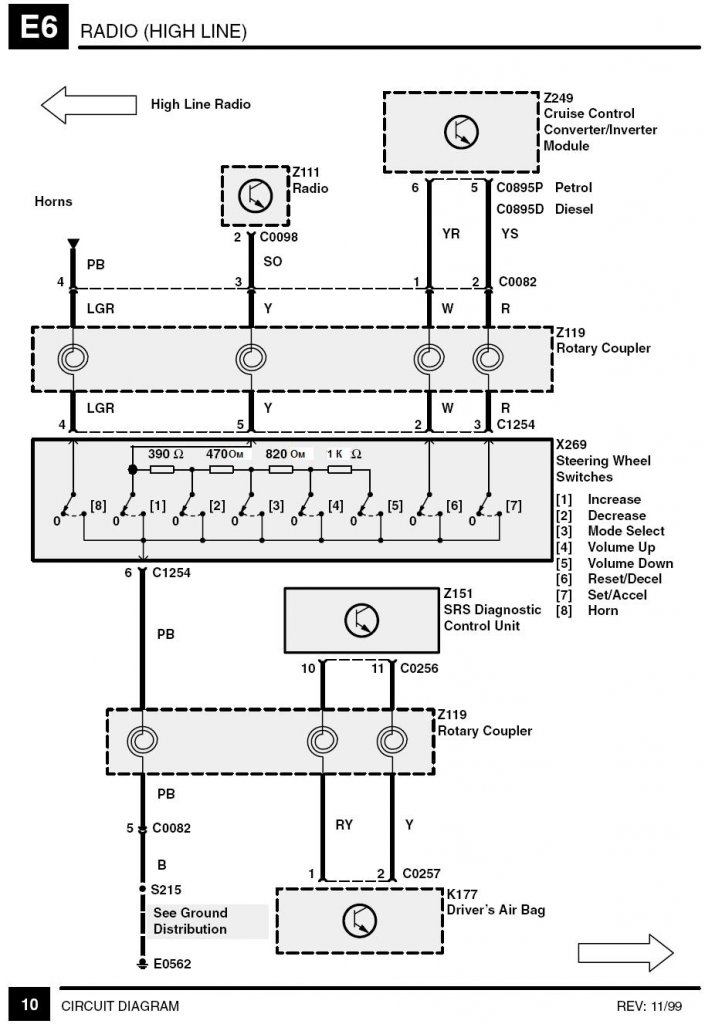

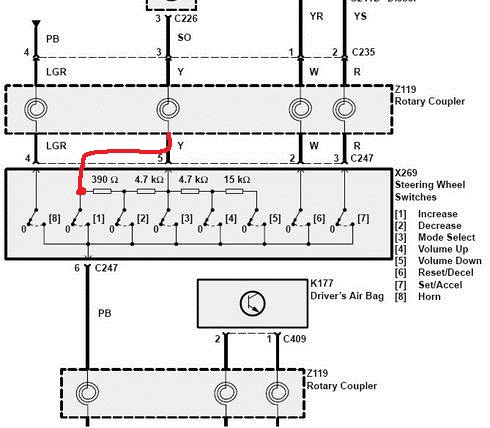

штатная схема блока кнопок на руле, исправил ошибку красным

я привязывал головы Pioneer DEH-4800 Pioneer DEH-2100 для SONY изменятся номиналы резюков (см. схему ниже)

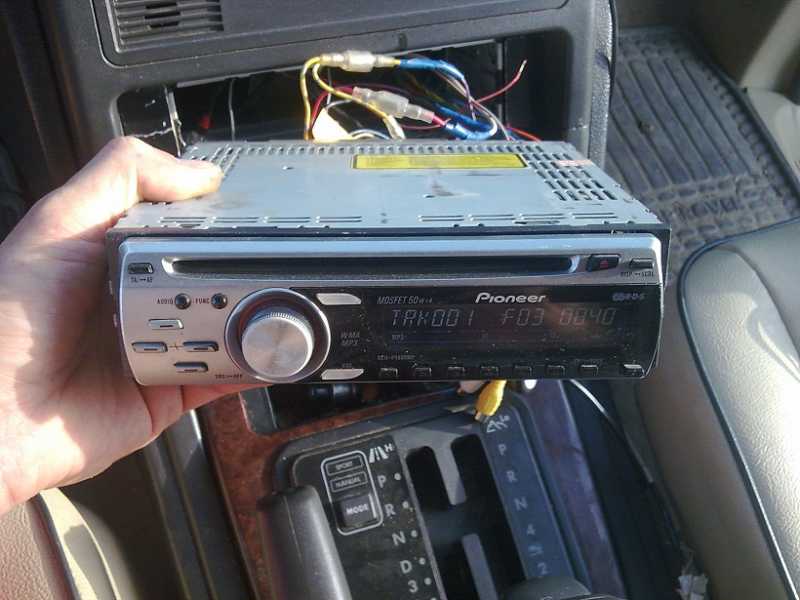

многие магнитолы (и не только пионер и сони) имеют вход обозначаемый W/R (wire remote), к которому обычно подключается джойстик, часто он реализован разъёмом миниджек (3,5мм). данный вход не следует путать с входом AUX, который часто может иметь такой же разъем.

на разных магнитолах гнездо W/R может по разному выглядеть, надо подобрать подходящий ответный разъём

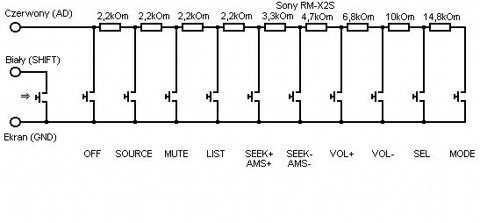

схема джойстика SONY

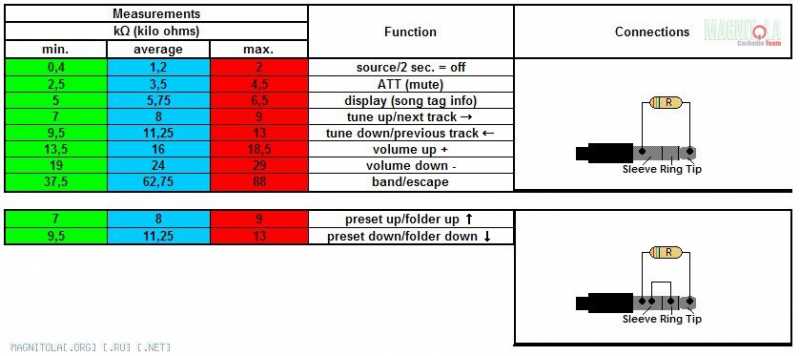

номиналы резисторов для PIONEER. значения резисторов могут варьироваться в указанных пределах.

порядок действий

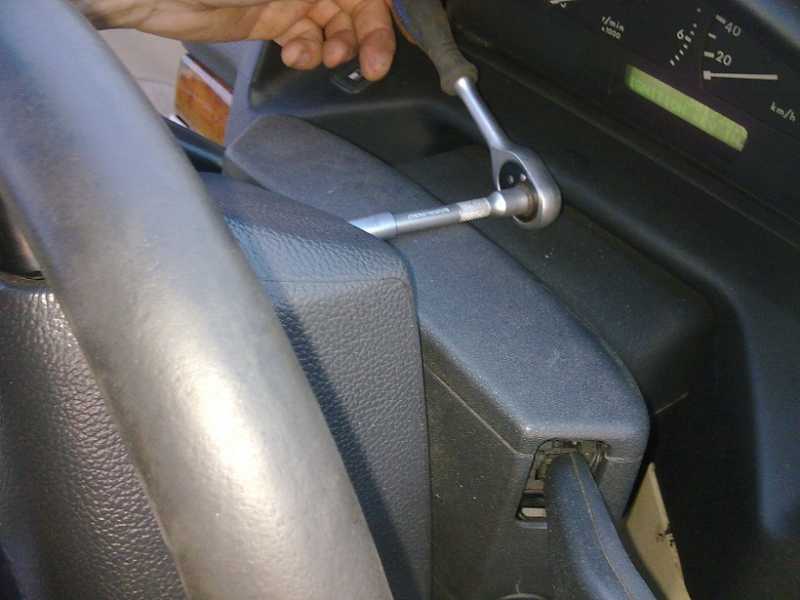

снимаем подушку руля, понадобится торкс, руль проворачиваем, всё просто

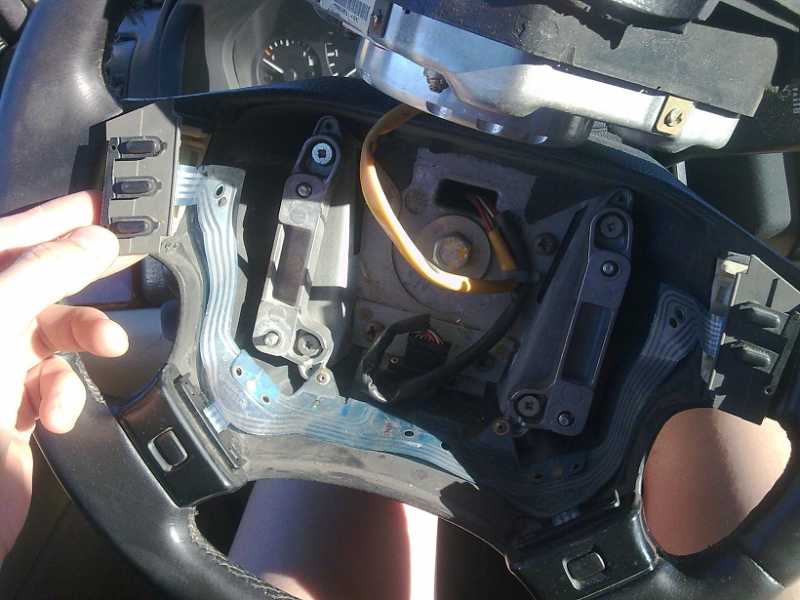

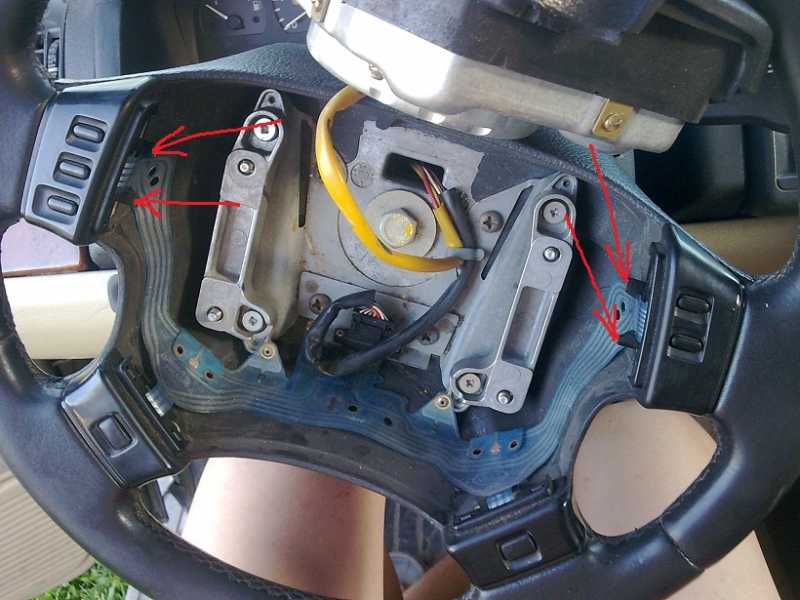

аккуратно подушку задираем на руль, чтоб не мешала, вынимаем правый и левый блоки кнопок, сжав их фиксаторы. будьте аккуратны с пленочным шлейфом, он хрупкий

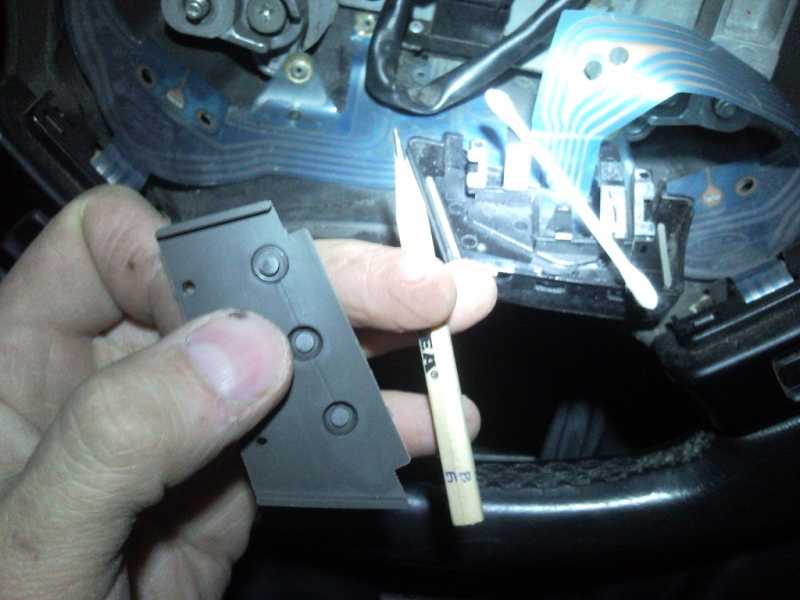

разбираем блоки кнопок с помощью небольшой отвертки.

проводим ревизию контактов кнопок, чистим контакты спиртом, резинку натираем графитом

далее есть различия блоков кнопок дорестайлового руля

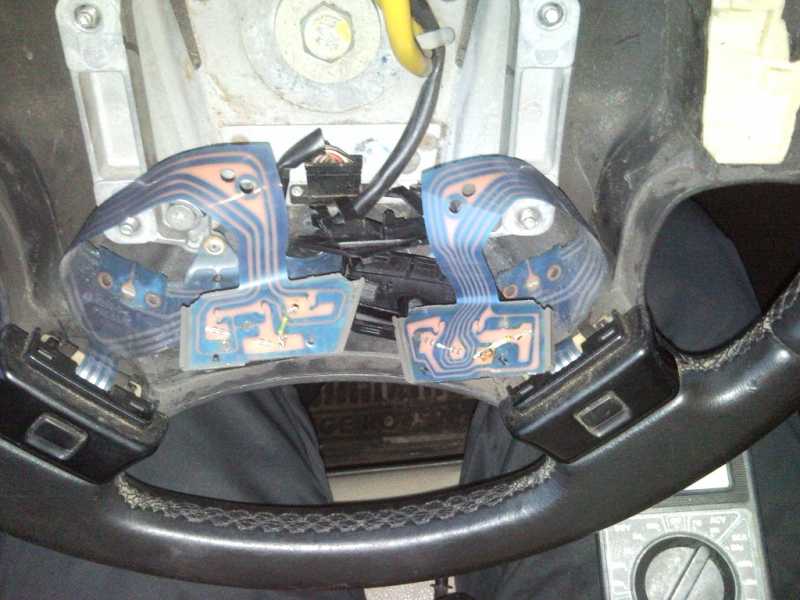

и рестайлового руля

ass

на дорестайле вы увидите по два резистора с цветной маркировкой на каждом блоке (всего 4 штуки). хорошими бокорезами (кусачками) надо скусить на левом блоке оба резюка, на правом - нижний, не перепутайте.

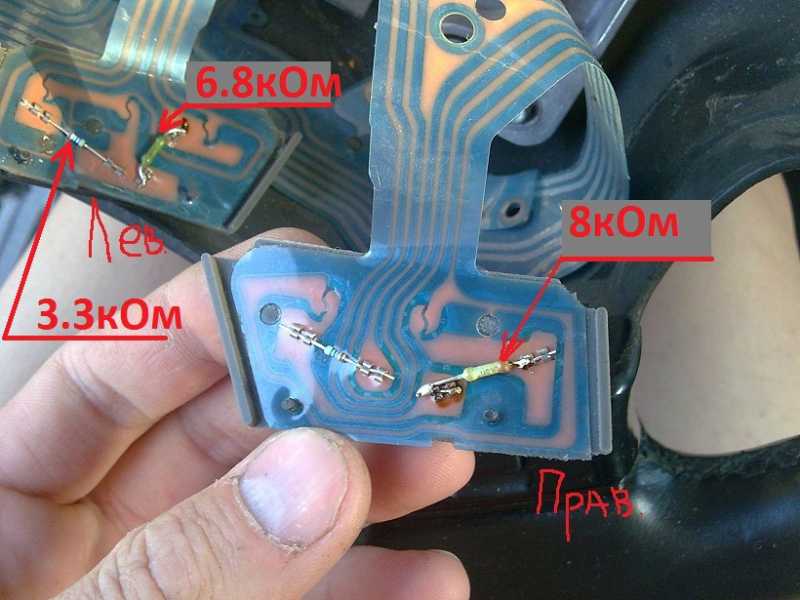

дальше паяльником не более 40 Вт (оптимально 25-30 Вт) припаиваем на левом блоке резюки 6,8 кОм и 3,3 кОм, на правом блоке 8 кОм

резюки берите 0,125 Вт (макс 0,25 Вт), поскольку, место под них ограничено корпусом.

при пайке будьте аккуратны - НЕ ПЕРЕГРЕЙТЕ ПЛЕНОЧНЫЙ ШЛЕЙФ, но и пропай должен быть, чтоб ничего не отпало

на рестайловом руле

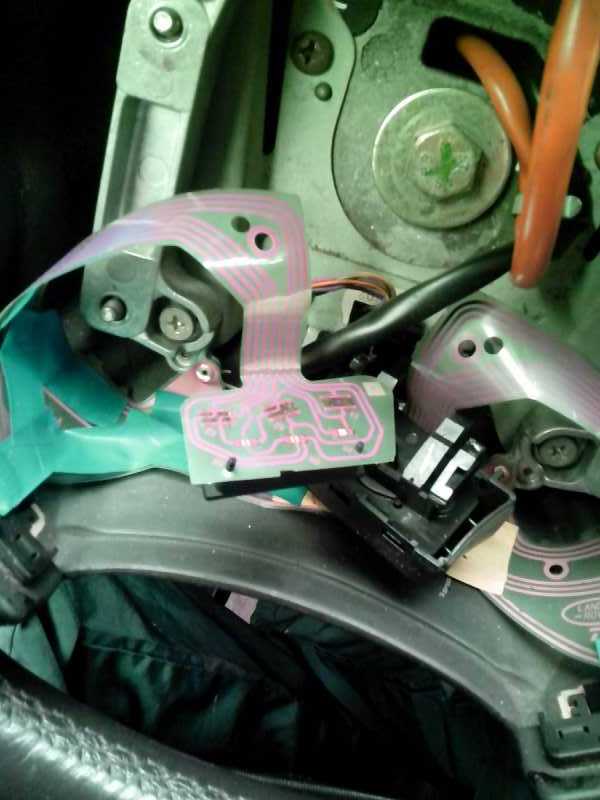

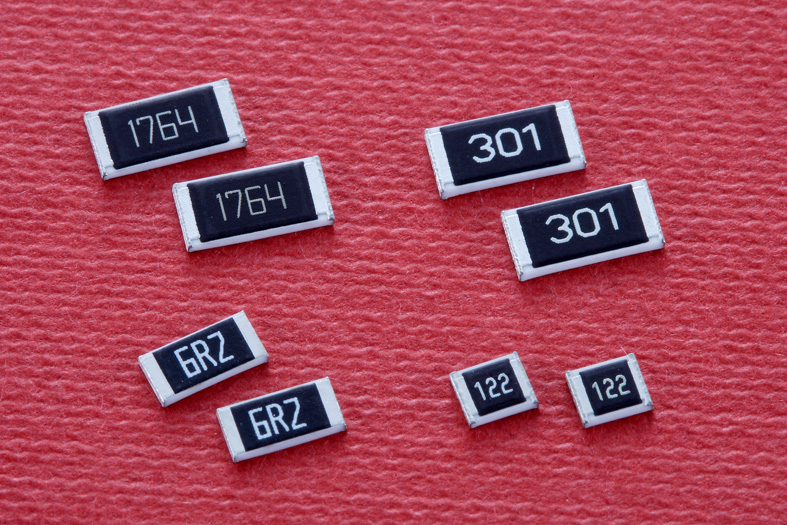

есть отличие в виде мелких резисторов на шлейфе внутри руля. нужно найти SMD резисторы (чип-резисторы) указанных номиналов и аккуратно впаять их в шлейф в соответствии со схемой (или поменять руль на дорестайл). ничего сложного нет, просто требуется аккуратность.

теперь понадобится разъём миниджек папа и резистор 1,2 кОм, мощность его любая.

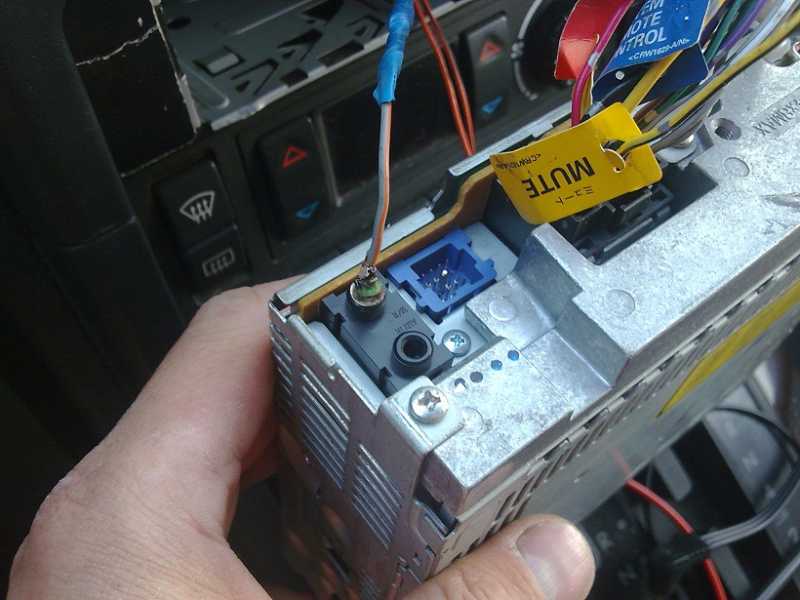

находим серо-оранжевый провод в колодке штатной магнитолы, к нему паяем резюк, к резюку кусок провода и самый край миниджека

этот контакт выходит на острие миниджека.

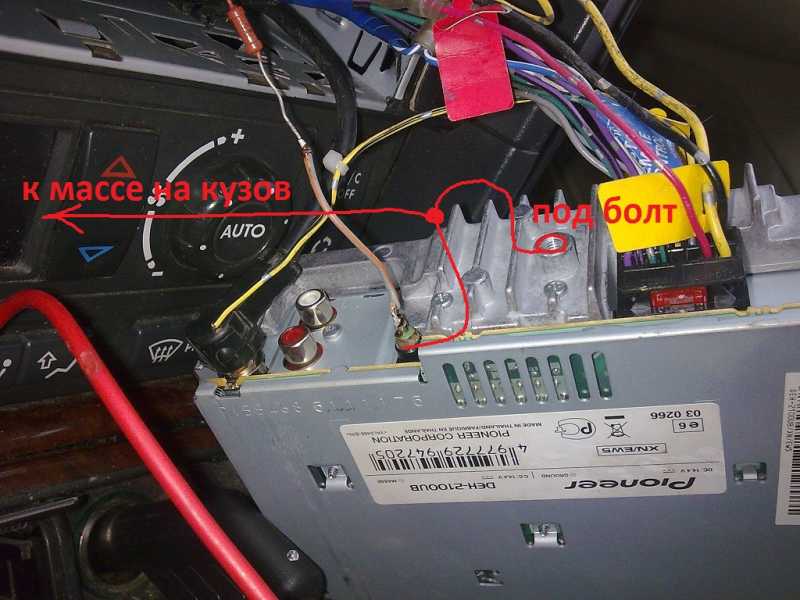

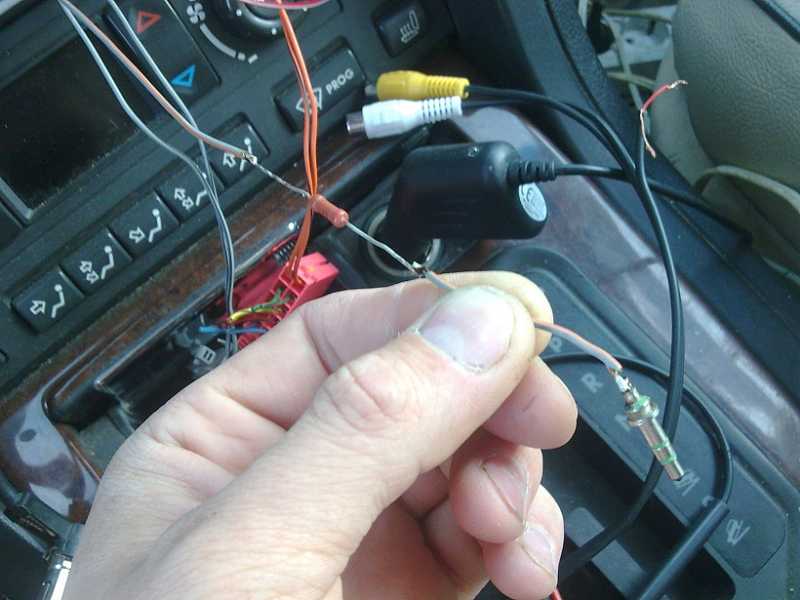

резюк бинтуем изолентой. к массе миниджека (самый большой контакт) припаиваем провод, который затем сажаем на корпус магнитолы и массу кузова (на фото нарисован). вставляем миниджек в магнитолу

больше переделок не требуется. главное, чтобы был цел ротари куплерь (кассета со шлейфом на руле), но если круиз работает, то он точно цел.

назначение кнопок слева чуть меняется

сверху -> source

середина -> increase

внизу -> decrease

в принципе если очень заморочиться, можно и восстановить соответствие, но придется резать пленочный шлейф, я этого делать не стал, можно испортить, потом еще может начать цвести, в общем не рекомендую.

справа нормально - громкость+/-

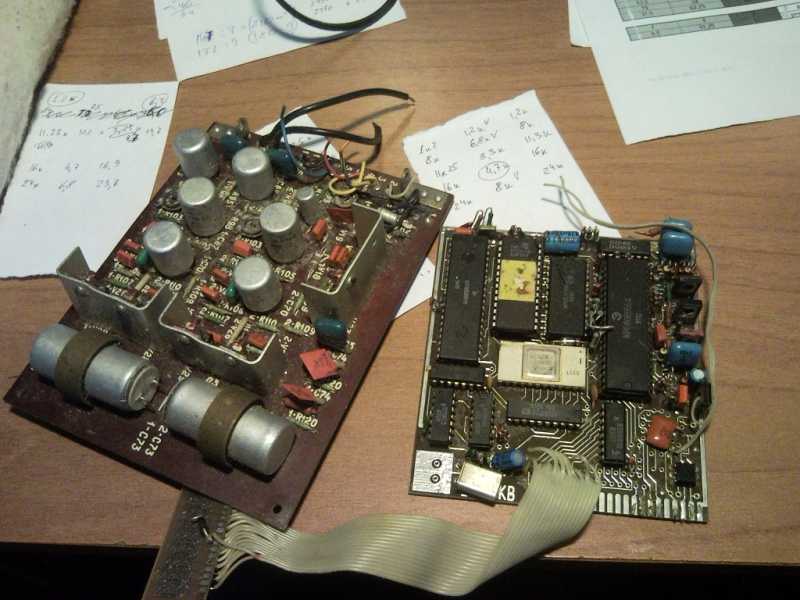

источником резюков послужит неисправная электроника
