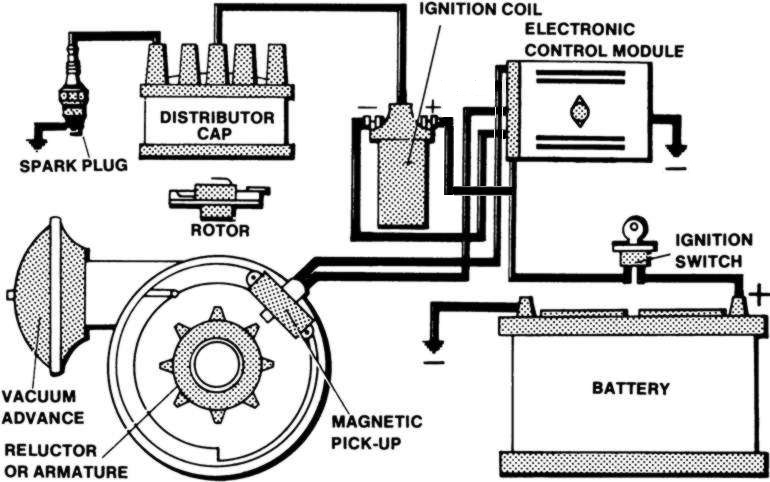

Модернизация зажигания (Внедорожное зажигание)

Сергей 77

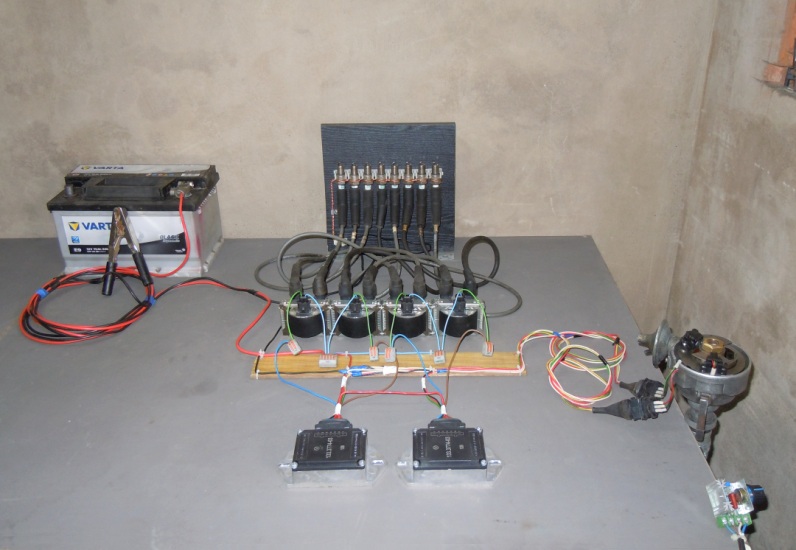

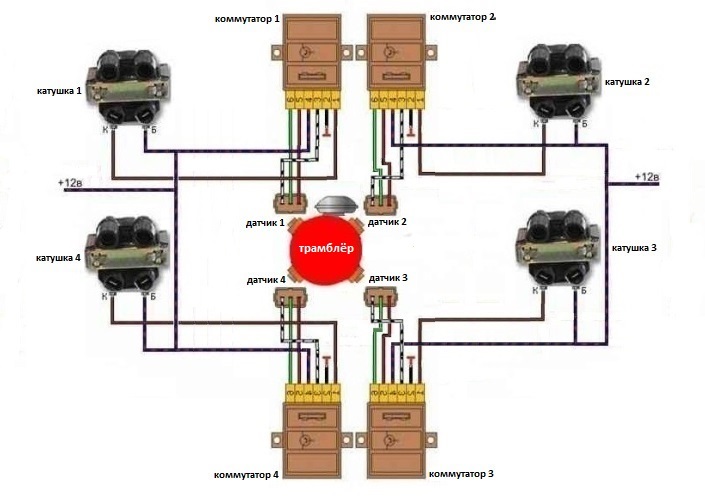

В гараже, из того, что было «под рукой» собрал нехитрый испытательный стендик:

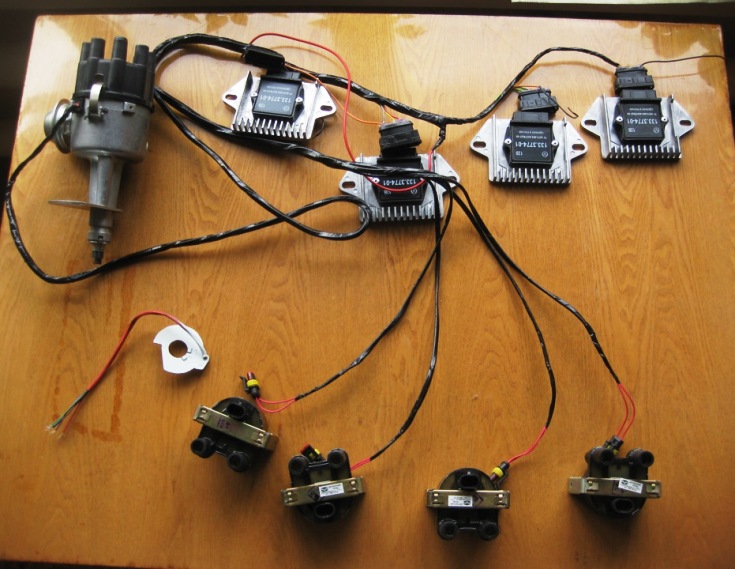

Чуть позже выложу видео испытаний.

Сергей 77

Ну и как сказал Фред Барнард с «Туманного Альбиона» в своём рекламном слогане 1921 г. – «Один взгляд стоит тысячи слов», что впоследствии трансформировалось в «исконно русскую» пословицу – «Лучше один раз увидеть, чем сто раз услышать».

Небольшой фрагментик испытаний (ограничения не дают возможности выложить всё целиком, основное видео в процессе монтажа и размещения).

С "лабораторными" экспериментами покончили, пора имплантировать систему "под капот".

Сергей 77

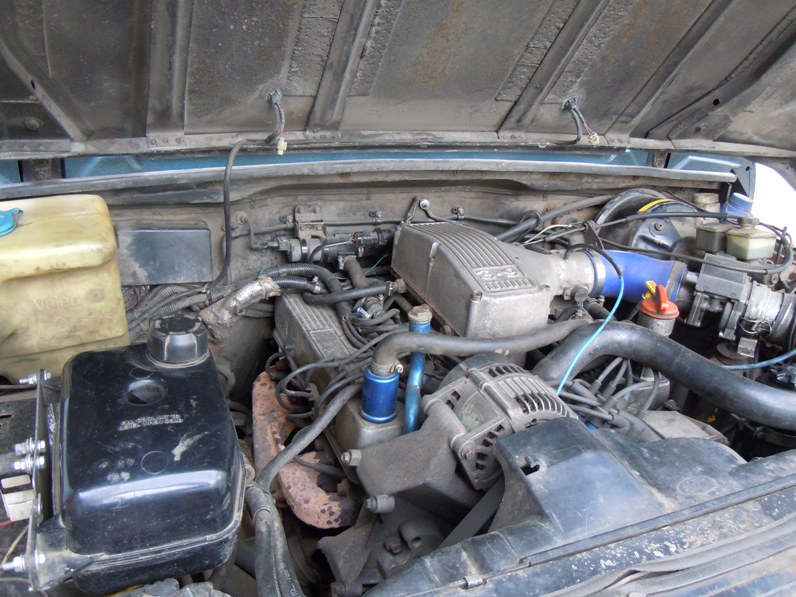

При «беглом взгляде» в подкапотное пространство может показаться, что места там «вагон» и «закинуть» туда ещё небольшую кучку труда не составит:

Но при детальном рассмотрении понимаешь, что это далеко не так, так как следует принимать во внимание различные условия, как то – тепловой режим работы коммутаторов, длину высоковольтных проводов, возможность обслуживания как самой системы зажигания, так и систем и механизмов двигателя, установленных «с завода».

Начались «муки выбора» где и как разместить компоненты обновленной системы зажигания.

«Опущу» ход своих мыслей и критерии выбора мест, перейдём сразу к результату.

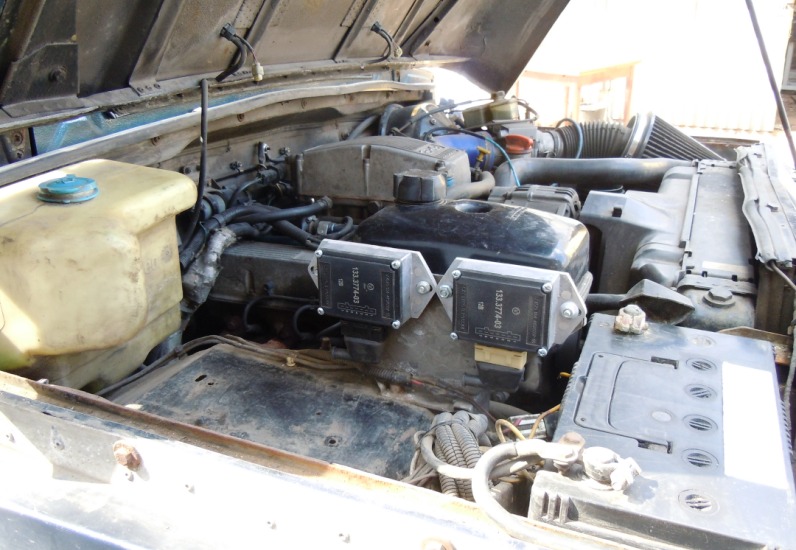

Коммутаторы заняли своё место на кронштейне расширительного бочка:

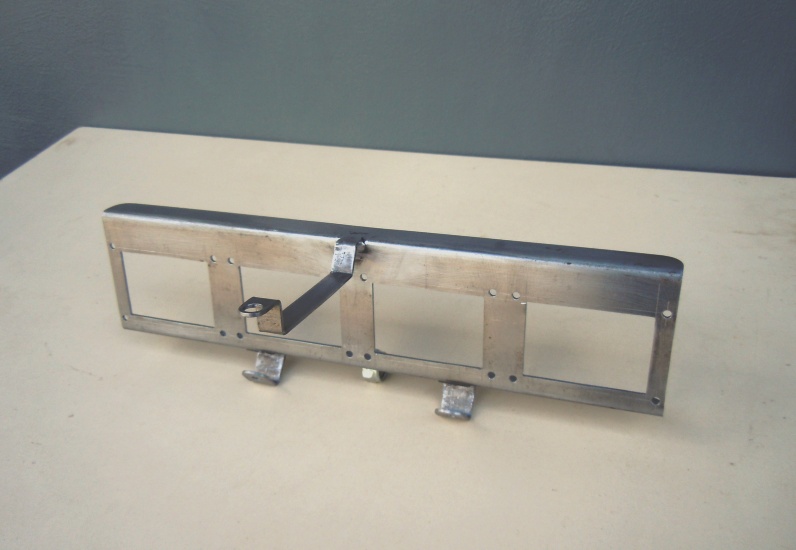

Под катушки зажигания пришлось изготовить кронштейн:

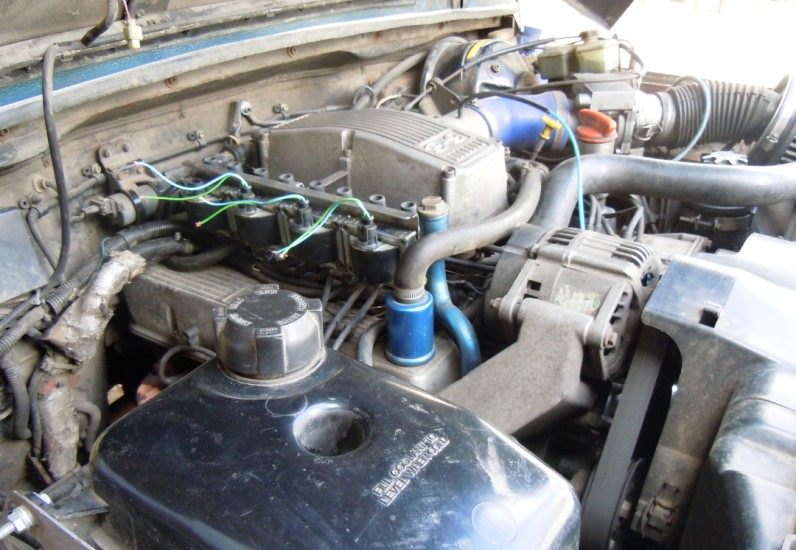

Место для катушек определил над клапанной крышкой правого полублока:

Дело за малым – найти время, установить новые компоненты системы зажигания, скоммутировать их проводами и посмотреть как эта система работает в реальных условиях.

Сергей 77

Пока наступила некая заминка в реализации проекта, полагаю, можно подвести промежуточные итоги.

Так во сколько же обходится подобная модернизация?

(всё учесть достаточно сложно, но сумма для понимания необходима, потому будем считать как время в хоккее, т.е. «чистые затраты»).

<u>Калькулятор:</u>

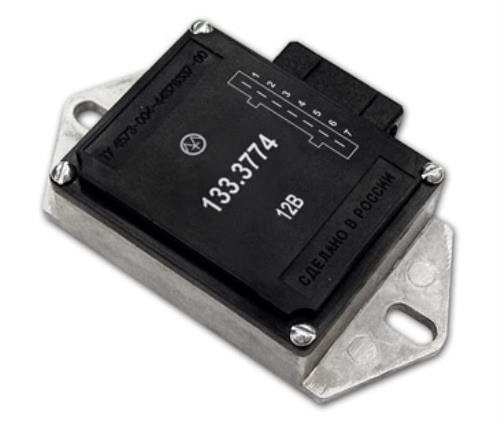

коммутатор – 710 руб. х 2 шт. = 1.420 руб.

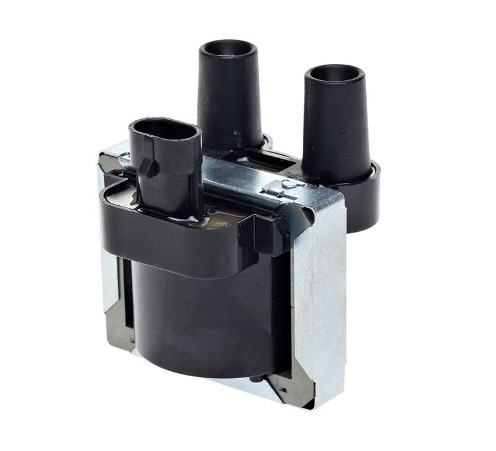

катушка зажигания – 480 руб. х 4 шт. = 1.920 руб.

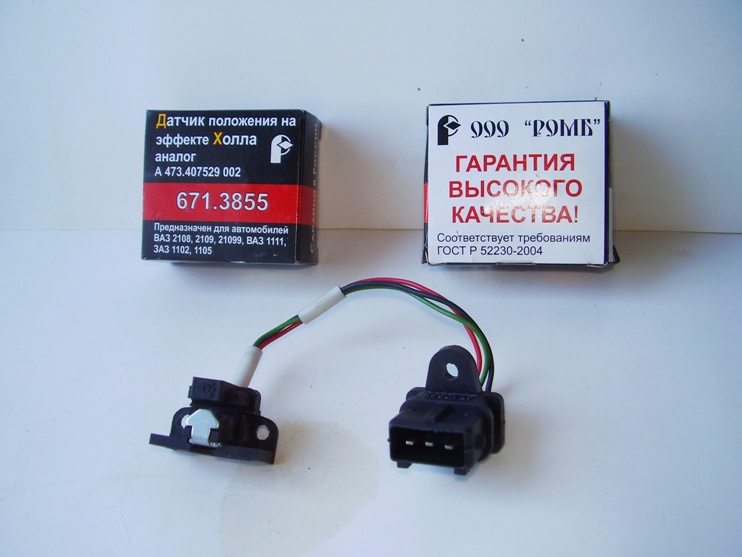

датчик холла – 190 руб. х 2 шт. = 380 руб.

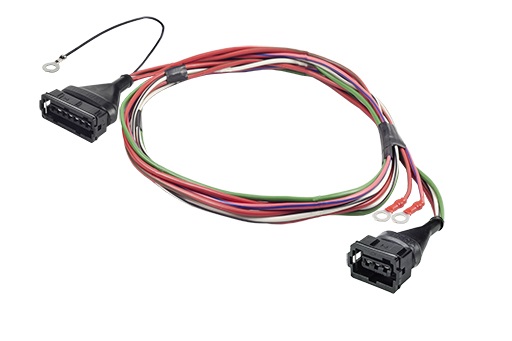

фрагменты проводки ВАЗ – 134 руб. х 2 шт. = 268 руб.
разъёмы влагозащищённые для катушек зажигания – 50 руб. х 4 шт. = 200 руб.

Итого выходит - 4.188 руб., добавьте сюда провода, изоляцию, крепёж, … , которые понадобится для размещения всего этого под капотом, полагаю, сумма приблизится к 4.500 – 5.000 руб.

Ну и не забывайте, что это только «электрическая часть», а существует ещё и «механическая» - новые элементы в трамблёре, кронштейн для катушек зажигания, но тут уж каждый решает сам - изготавливать самостоятельно или воспользоваться сторонними услугами.

Сергей 77

Работы по внедрению обновлённой системы зажигания несколько затянулись по различным объективным и субъективным причинам – то работа отвлекает, то майские праздники, …

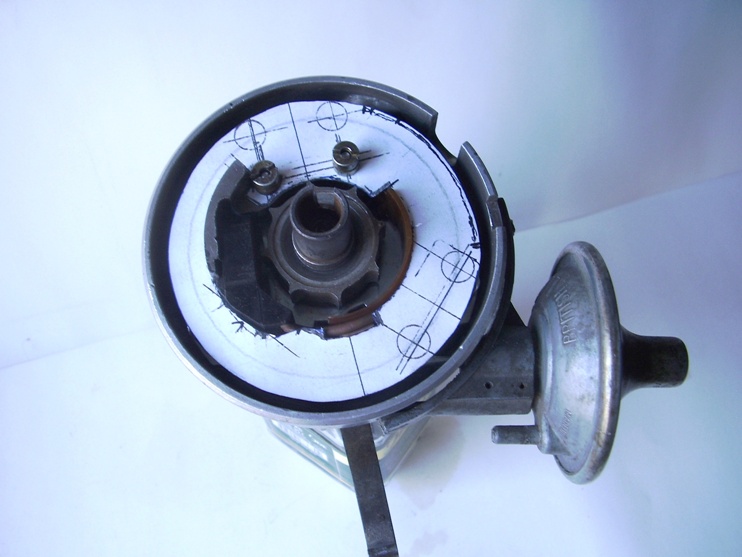

На этапе настройки трамблёра столкнулся с техническими трудностями – провода от ВАЗ-овских датчиков Холла достаточно жёсткие и несколько коротковаты, что препятствует корректной работе штатной системы опережения зажигания. Пока пытался понять, что сделать, не «запиливая» корпус трамблёра, «убил» один из датчиков, но выход найден.

На данный момент 50% компонентов и 100% проводки уже установлены под капотом, сегодня, планирую дособрать трамблёр и, если погода и время позволит, установить его на двигатель, соответственно и запустить.

Сергей 77

Сегодня поменял зажигание, но к вечеру пришлось всё вернуть обратно, сигнал о оборотах идёт в бензомозг только если оставить штатный коммутатор подключенным к штатной катушке, от чего та должна нагреваться и без отвода ВВ энергии очень неприятно бьётся током, по всей видимости коммутатору необходима нагрузка.

На днях спаяю нехитрую схемку и не буду вообще задействовать штатный коммутатор и индуктивный датчик трамблёра для сигнала об оборотах.

Сергей 77

@Сергей 77 said:
...

На днях спаяю нехитрую схемку и не буду вообще задействовать штатный коммутатор и индуктивный датчик трамблёра для сигнала об оборотах.

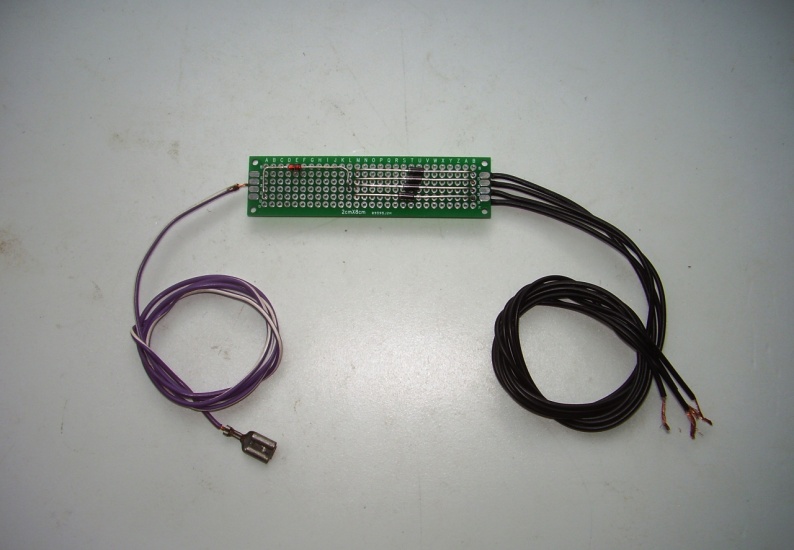

Спаял "на скорую руку", для прототипа большего и не надо:

В выходные снова установка обновлённой системы зажигания, при условии, что мне не помешает желание в очередной раз несколько видоизменить начинку трамблёра и выкинуть от туда индуктивный датчик с магнитом.

Сергей 77

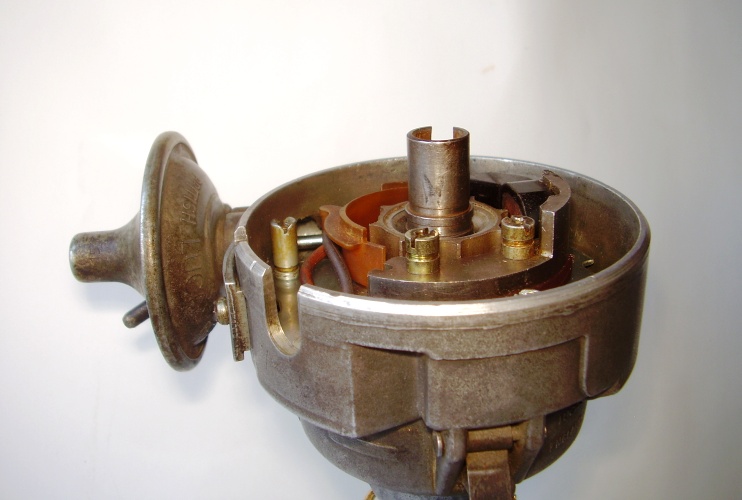

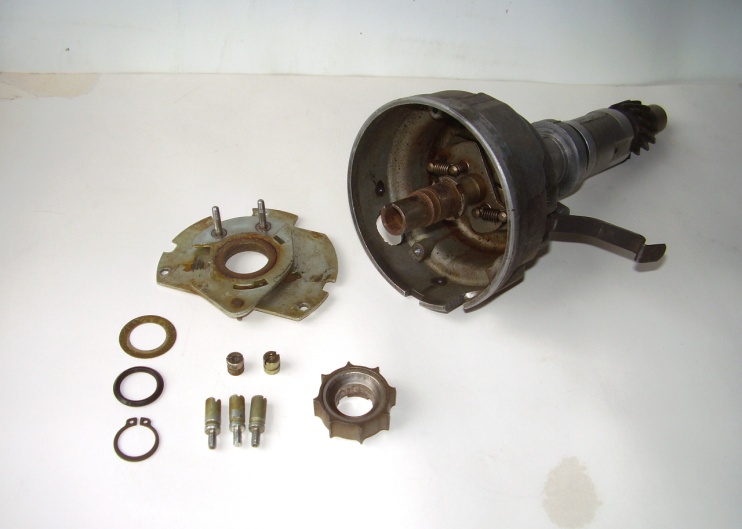

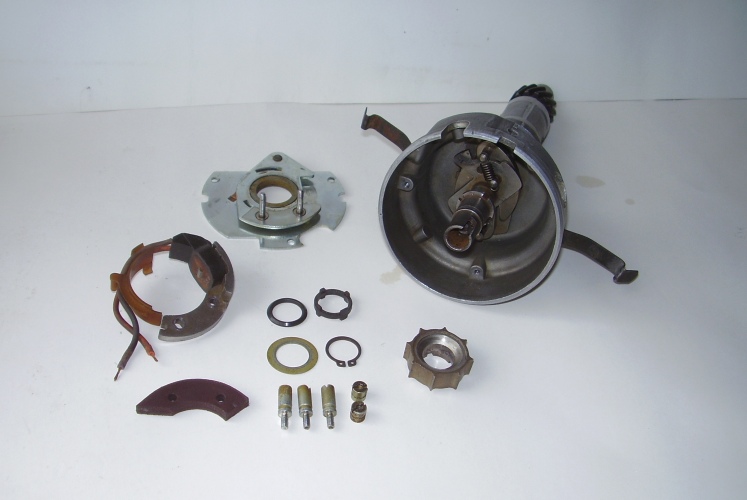

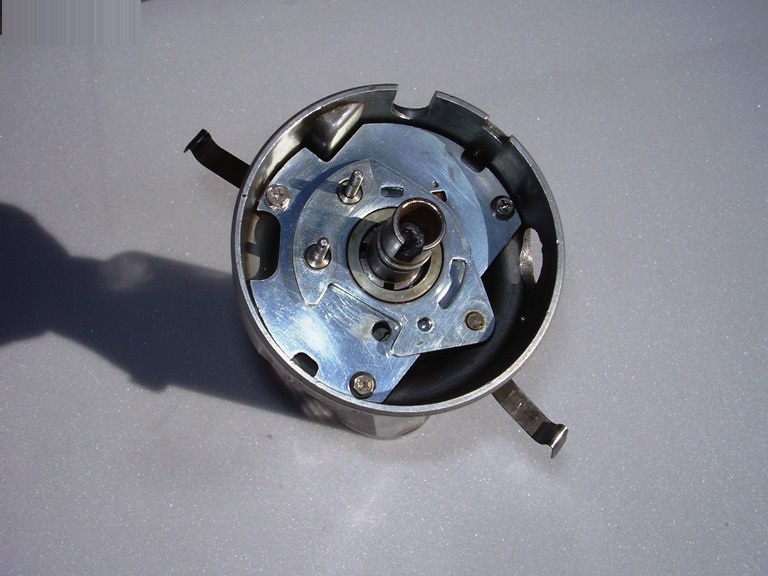

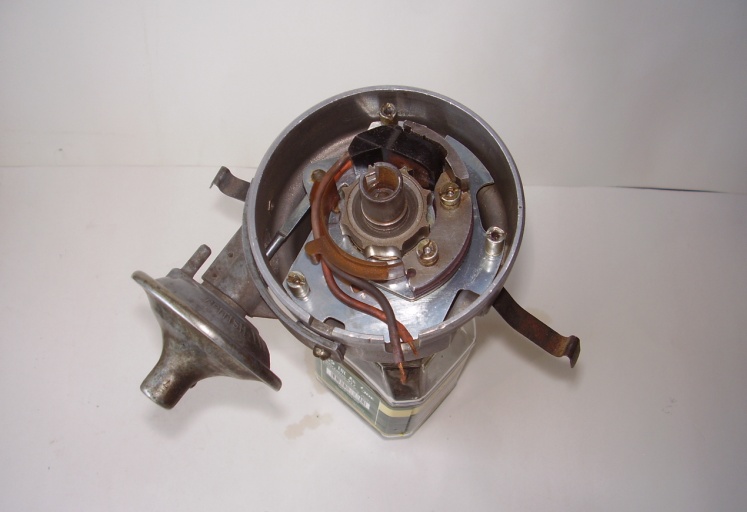

Всё-таки не смог устоять перед соблазном «выкинуть» из трамблёра всё «лишнее» на данном этапе, решил, что этой «начинки» для моих целей вполне достаточно:

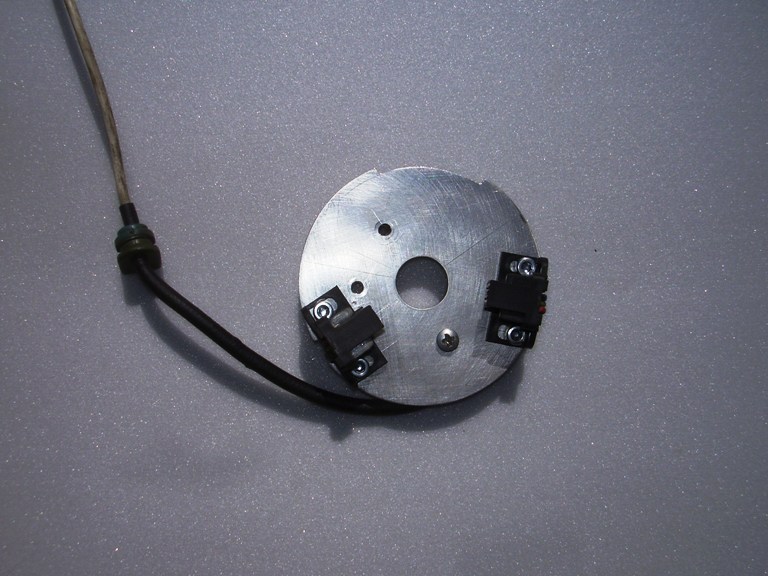

Полученный опыт при пробной установки и запуске системы зажигания позволил мне видоизменить адаптер подвижной платы:

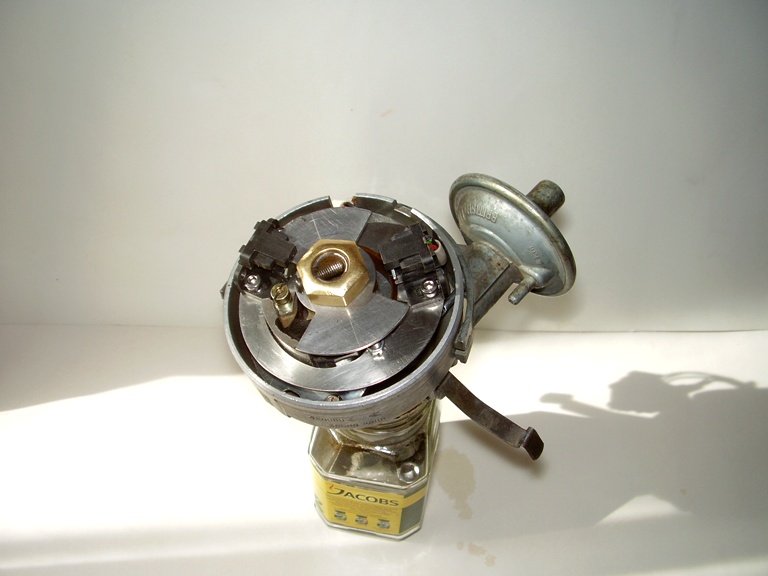

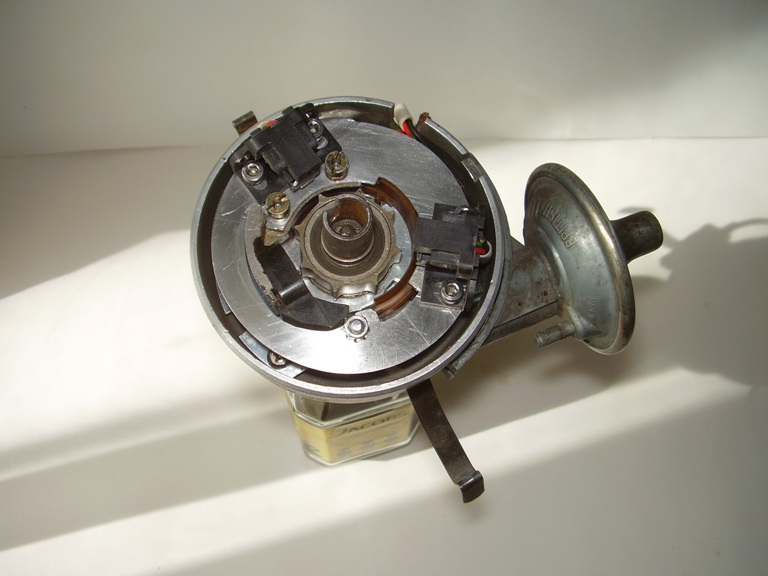

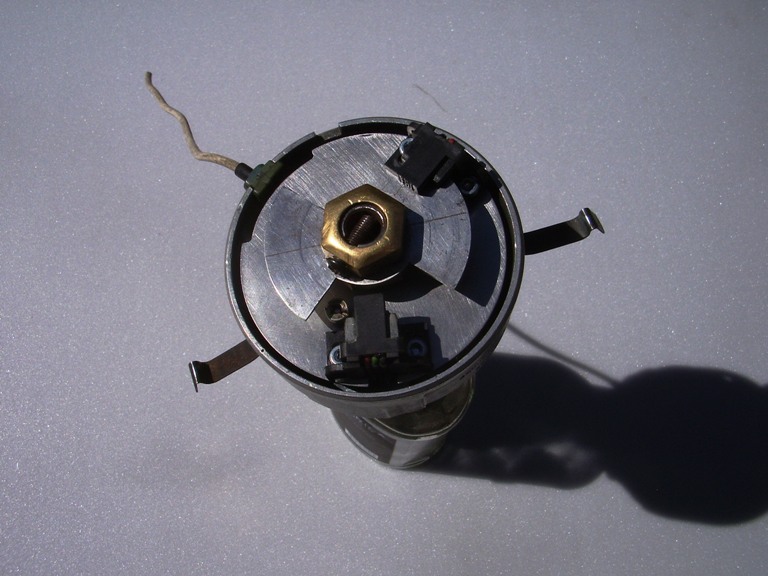

Теперь изменения, внесённые в конструкцию трамблёра, выглядят куда продуманней и лаконичней:

Последние внесённые изменения в первую очередь касались технической «стороны» дела, эстетическое восприятие это скорее «побочный эффект».

Завтра снова установка зажигания на авто.

Сергей 77

Обновлённая система зажигания уже с неделю "живёт" под капотом. Полагаю, что общие выводы о работе системы делать пока рано.

Сегодня решил "выложить" сюжет как это всё выглядит и работает на машине, в том числе и в условиях повышенной влажности.

Сергей 77

Ну что сказать, отъездил я с этим зажиганием почти месяц, нареканий по работе не было, вроде даже расход "горючки" упал, но точные замеры не производил, так как пробеги были не большие и манера езды изменилась - стала более "сдержанная", так как "умирал" мотор (от старости). Откапиталю двигатель и вновь установлю сие зажигание, правда внесу некие изменения, так как в процессе эксплуатации выявились небольшие конструктивные недочёты в трамблёрной части, которые, по моему мнению, со временем могут проявить себя.
