Распиновка контактов ECM (GEMS)
-
Вообщем потребовалась мне распиновка этого блока, нашел в инете вроде все ок, но есть одно НО..... почему задействовано 2 контакта на датчик распредвала??? понять не могу.. да и так ГУРУ электрики поправте если не правильно что-то.

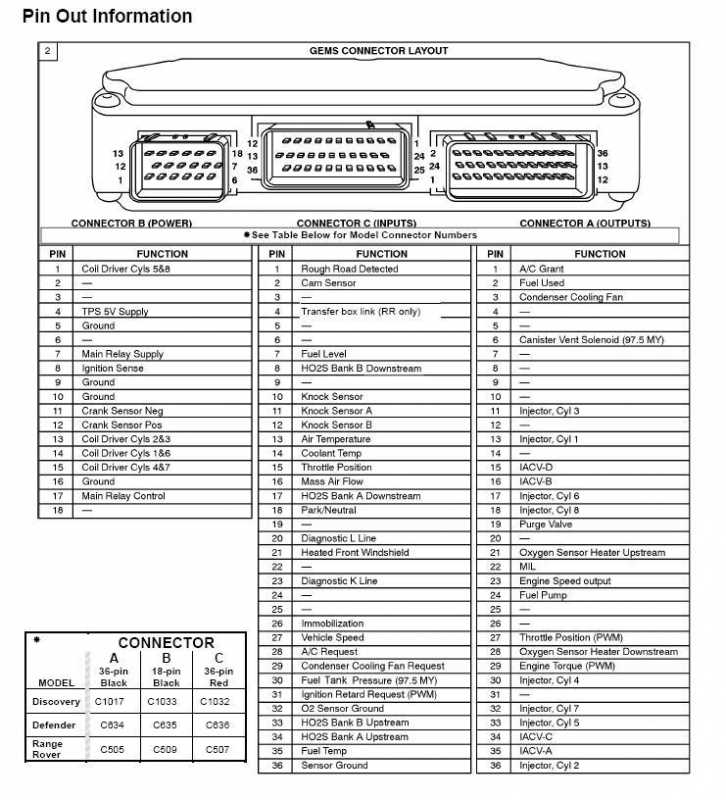

LUCAS GEMS - Pin Outs
Details of the pin usage for the ECU connector(s).
C1017
1 Anti Lock Brake System ECU
2 Camshaft Position Sensor
7 Fuel Level Sensor
8 Right Heated Oxygen Sensor (Post Catalyst)
10 Knock Sensors
11 Left Knock Sensor
12 Right Knock Sensor
13 Intake Air Temperature Sensor
14 Engine Coolant Temperature Sensor
15 Throttle Position Sensor
16 Mass Air Flow Sensor
17 Left Heated Oxygen Sensor (Post Catalyst)
18 Neutral Sense Diode
20 Data Link Connector (OBDII)
21 Heated Front Screen
23 Data Link Connector (OBDII)
26 Theft Alarm Unit
27 Vehicle Speed Output (Instruments)
28 Air Conditioning Switches
29 Air Conditioning Switches
30 Fuel Pressure Sensor
32 Heated Oxygen Sensors
33 Right Heated Oxygen Sensor
34 Left Heat Oxygen Sensor
35 Engine Fuel Temperature Sensor
36 Multiple Sensor Connection
C1032
1 Compressor Clutch Relay (coil)
3 Condenser Fan Relay (coil)
6 Evaporative Emission Canister Vent Seal Valve
11 Fuel Injectors
13 Fuel Injectors
15 Idle Air Control Valve
16 Idle Air Control Valve
17 Fuel Injectors
18 Fuel Injectors
19 Evaporative Emission Canister Purge Valve
21 Heated Oxygen Sensors
22 Malfunction Indicator Lamp (MIL) (Instruments)
24 Fuel Pump Relay (coil)
28 Heated Oxygen Sensors (Post Catalyst)
30 Fuel Injectors
32 Fuel Injectors
33 Fuel Injectors
34 Idle Air Control Valve
35 Idle Air Control Valve
36 Fuel Injectors
C1033
1 Ignition Coils (5+
4 Throttle Position Sensor
5 Ground Distribution
7 MFI Load Relay
8 Satellite Fuse Box 1
9 Ground Distribution
10 Ground Distribution
11 Crankshaft position Sensor
12 Crankshaft position Sensor
13 Ignition Coils (2+3)
14 Ignition Coils (1+6)
15 Ignition Coils (4+7)
16 Ground Distribution
17 MFI Load Relay (coil)
-
архив Land Rover Range Rover 3, 2004г конечно же бензин!!!
Я так вообще только один провод вижу,идущий на ЕКУ .

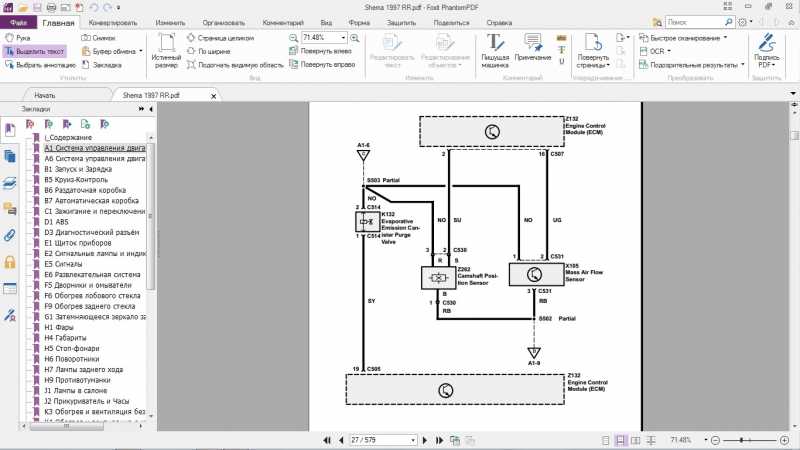

Для тех кому не видно на скрине мелочей...На нём виден номер раздела и страница..открываете электросхемы и смотрите в любом размере.Это относится ко всем скринам из файлов,которые есть в файловом архиве..потому пояснений к скринам никому не советую делать,пусть скачивают файлы ,а не только вопросы задают - Ой не вижу,подскажите.
-
RED, а где два провода? Я вижу только один провод Camshaft Position Sensor - пин №2.
-
архив Land Rover Range Rover 3, 2004г конечно же бензин!!!
@Сергей83 said:
RED, а где два провода? Я вижу только один провод Camshaft Position Sensor - пин №2.Он уже это понял..в чате по быстрому всё выяснили..просто он немного запутался из-за одной буквы в двух аглицких похожих словах,потому и подумал на датчик колена,что это датчик распреда ..
camshaft position sensor - Датчик положения распределительного вала
11-12 Crankshaft position Sensor - 11-12 Датчик положения коленчатого вала
-
архив Нягань ХМАО-ЮГРА Р38 Gems 98гв Defender110 TD5 2003гв-был...
Можно было бы не искать в инете распиновку блока управления- сдесь выкладывал -пост 10.https://jlrforum.ru/forum/fajlovyj-arkhiv/143-rukovodstvo-po-remontu-range-rover-p38#29902
Кроме распиновки присутствуют эталонные значения всех датчиков.
