Ремонт датчиков высоты

Shadoff

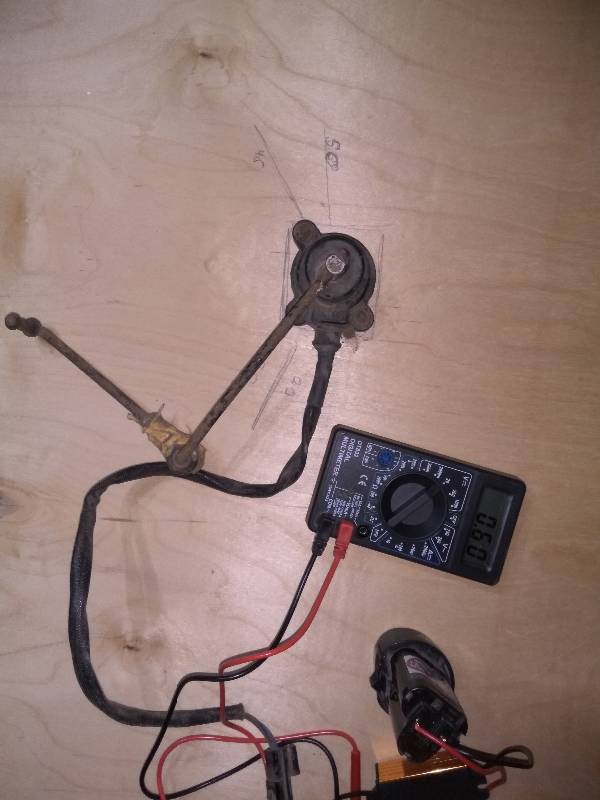

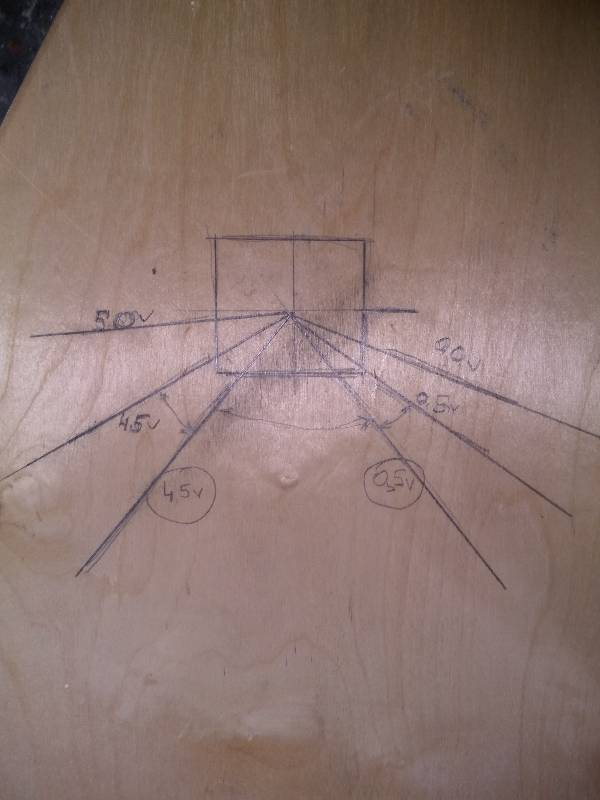

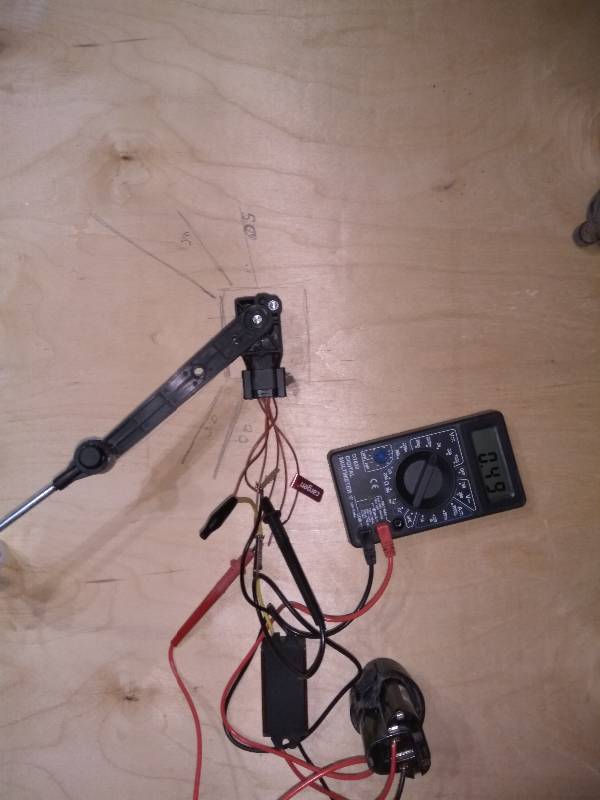

Приехало китайское чудовище. Разъем подошёл от дпдз Калины) подключил через преобразователю и померял напряжение и диапазон. Под рукой был старый датчик с Пегаса, в экспериментальных целях промерил и его. Результаты на фото. У китайца диапазон напряжения от 0.5 до 4.5 и он меньше чем у оригинала физически. Надо смотреть на машине насколько это критично и вообще увидят ли его мозги, а для этого надо дождаться разъемов из китайщины что бы сделать переходник..

Denis

Мож кто знает - от чего подходит разъем на датчики высоты "нового" образца?

Solven

Посмотреть бы на это... нужен временный выход

@ass said:
НАРОД!

делалось это в ситуации катастрофической срочности поездки и отсутствия любых аналогичных <a href="https://jlrforum.ru/forum/lrdiscovery">датчиков</a>, когда купил родной датчик, этот положил в запас.

потенциометр, как многие догадались ДПДЗ ВАЗ-2111, его резистивная характеристика конечно несколько отличается, но показания в рабочем диапазоне высот рыжего можно выставить достаточно адекватно.

кому интересно, разберу его и покажу как сделать.

VyacheslavVVS LR

@Shadoff said:
Приехало китайское чудовище. Разъем подошёл от дпдз Калины)

Разъем ВАЗ-1118,2170 датчика полож.дрос.засл.16-кл.Е-газ Cargen....а так же -- 432 АХ Рем.набор-Колодка к эл.приводу и ДПДЗ д/двиг. с эл.педалью акселерат. (16 клап) .. Стоимость от 100 до 160рублей в среднем,если покупать по интернету..в свободной продаже не встречал..себе искал на свои датчики высоты.. Кстати пины перебираются(к примеру когда один пин отвалился,можно его вынуть из донора и вставить в свою фишку) легко,я так восстанавливал свою фишку одну,

АХ-432 называется оно так))) Применяется на куче всяческих авто...иногда мне попадаются в совершенно непонятных местах..пока себе парочку положил на полочку..на всякий случай)))

Ссылка на страницу яндекса,в строке поиска тупо забил номер фишки,ответов куча ССЫЛКА

Дополнение..Сегодня на работе разбирался с уазом патриотом...обнаружил что на его дроссельной заслонке находится точно такой же разьём.

soks

ax-432 подходит к датчику от д2 - верно?

а к родному пегасовскому от чего разъем подходит?

Tarkusha

Мужики вопрос каким то образом у меня отвалилась тяга от датчика высоты. Бьёт ошибку сижу на работе курю и думаю можно ли как то приварить эту тягу обратно к или же доставать кошелек с корманов?

Vadim61

приварить можно,только нужно снять оставшуюся на датчике втулку...не снимая расплавишь внутренности датчика...

Tarkusha

После установки калибровать не нужно? А то тут начитался аж страх берет нету нихрена не компов ни программ ничего нету.

VyacheslavVVS LR

@Tarkusha said:
После установки калибровать не нужно? А то тут начитался аж страх берет нету нихрена не компов ни программ ничего нету.

50 на 50..как говорится...У кого то всё ровно становится..у кого то потребуется калибровка...

П.С. Потратить 300р на шнур..думаю не отяготит семейный бюджет...а комп по моему сейчас не то что в каждой семье..в каждой комнате стоит))

Tarkusha

Уважаемый если вас не затруднит дайте ссылку на покупку шнура и для какая прога Нада? Спасибо

The_hero

А там и покупать ничего не нужно. Хотя, если делать провод удобным, то надо купить разъемы OBD2 и COM

www.rswsolutions.com/index.php/component/content/article/82-uncategorised/54-range-rover-p38a-eas-cable - схема тут

VyacheslavVVS LR

@Tarkusha said:
Уважаемый если вас не затруднит дайте ссылку на покупку шнура и для какая прога Нада? Спасибо

Разьясню,раз сам не читаешь хотя бы названия первых тем в разделах по своей машине..

Прокручиваем страницу форума до разделов по Р38..

Смотрим раздел ,,Электрооборудование,,..видим в нём подраздел ,,Подвеска,,...открываем его.

Читаем название тем ..видим вот эту.. Как работать с программой ЕАС УНЛОК...открываем её..

Читаем тему...

Идём в любой магазин и покупаем конвентер ЮСБи-СОМ ..если дома такого нет,что маловероятно..Цена конвентера может варьироваться от 300 до 800р..а так то они имеют одинаковый функционал..

Изготавливаем шнурок..

Устанавливаем на любой комп или ноут прогу ,которая есть в указанной выше теме и ещё в куче тем дублируется..

Подключаемся к машине,установленной на ровной площадке и начинаем играться с пневмой..

Через несколько дней становимся ГУРУ и крутим пневмы как нам угодно,а не ей)))

П.С. В теме мы описали ВСЁ ..практически разжевали и в рот положили...понимая тех кто ни разу не имел дела с пневмой,так как сами такими были..и я в своё время не мог изготовить шнур и пытался его купить готовый..но потом всё таки кто то мне всё расжевал и я его сделал легко..и для всех очень популярно,по буквам и по каждому проводу всё описал.

Так что уверен,ты почитаешь и сделаешь шнур в пять секунд...и даже если не подключишься с первого раза,будешь знать что проверить..там и это всё описано..какие разьёмы и цвета проводов..как в диагностической фишке ОБД2,так и в фишке находящейся под левой ногой водителя..и про то что подключиться к пневме возможно только при условии что в пневме стоит её родное реле,слева под сиденьем водителя..

Tarkusha

И так. Тягу я сегодня заварил все хорошо все работало.... Ехал домой понимаю что еду перекошено левая сторона выше правой и на много. Приехал домой опустил вниз поднял вверх пневму опять вниз. И теперь она не подымается сидит в низу и хоть ты тресни. Подкинул компрессор другой дует и который стоял тоже дует( правда не знаю нормально дует или плохо, работает) но машина висит внизу. Сижу унылый в день пожарной службы.и не знаю что делать почитал про эти шнуры на компе есть выход так пишут дров нету на вин 10. Кароче мужики жопа как поднять этого бандита с колени жду ваших предложений куда копать.

VyacheslavVVS LR

@Tarkusha said:
Кароче мужики жопа как поднять этого бандита с колени жду ваших предложений куда копать.

Либо взять в аренду нормальный ноут с ХР..либо купить древний ноут с ХР..либо на комп установить ХР..и посмотреть ошибки и стереть их и так далее..

У меня на ноуте и ХР и Винда7...и нет проблемм..

Ты сто процентов приварил немного не так как оно было раньше..достаточно пары миллиметров и всё..калибровка будет неправильная..машина будет перекашиваться..и потом само собой пневма станет в аварию так как не может выровнять машину из-за разных показаний датчиков...Обычно при аварийном режима моргают все лампы на кнопке выбора режимов или горят все..не помню точно,ребята поправят.. А перед этим,зачастую,моргает лампа на приборке,указывающая что подвеска поднимается в самый верхний режим..машина задирается..а через несколько км(если едешь) падает на отбойники... И поднять её можно либо прогой..либо при помощи 4 нипелей от бескамерных колёс и компрессора качающего 5 атм...этого хватит для комфортного передвижения..

Так что,вывод и выход один.. искать комп или ноут во временное пользование хотя бы..Другого не дано..Стирать ошибки и сразу же сделать калибровку..для калибровки нужен всё тот же ноут и рулетка...тема ПОДРОБНАЯ есть..там написано про проставки..я к примеру ими никогда не пользовался..рулеткой элементарно..

Cowboy

@Tarkusha said:
так пишут дров нету на вин 10. Кароче мужики жопа как поднять этого бандита с колени жду ваших предложений куда копать.

каких дров? на что? Eas unlock прекрасно на 10 окнах пашет

Tarkusha

Выскочила падуха поставил на место начала подымать. Но датчик сильно постадал уже. Буду ставить другой датчик. Потом отпишусь

soks

лот на али

для родного датчика

теги:

разъем датчика высоты range rover p38

range rover p38 height sensor connector

ru.aliexpress.com/item/3-Ways-AMP-1-8-Series-Waterproof-Male-Car-Cable-Adapter-Connector-Plug-Truck-Denso-Connectors/32498817074.html?spm=a2g0v.10010108.1000016/B.1.351831d9M4j3Zn&isOrigTitle=true

VyacheslavVVS LR

Если кто то будет искать пропавшие отсюда ответы про холловские датчики..про эксперименты по этому поводу..то искать их нужно в другой теме...я решил что лучше открыть новую тему по этому поводу..Переходите по ссылке.

ССЫЛКА
